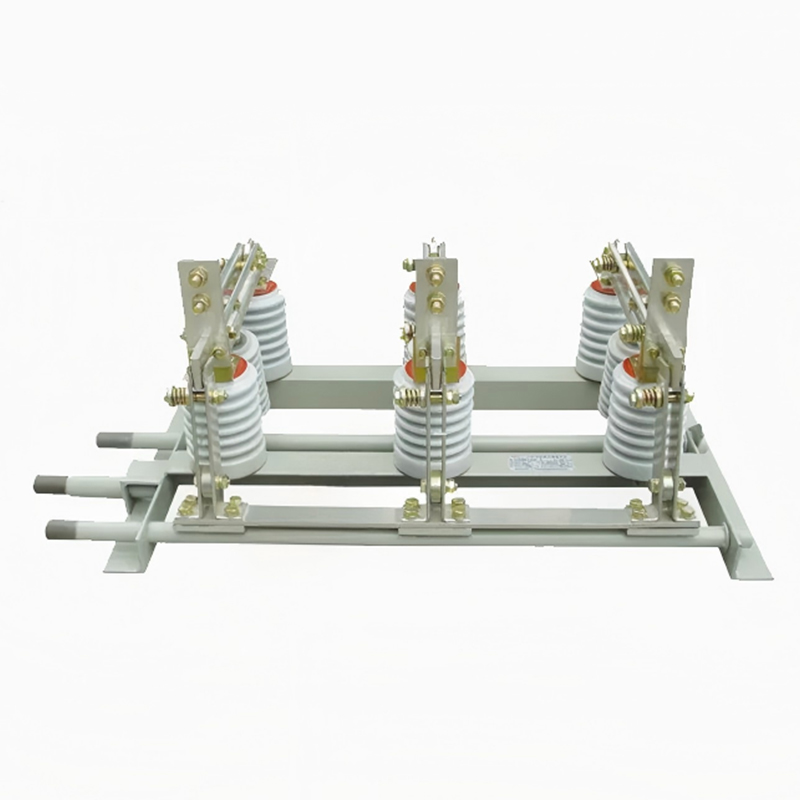

Разъединители GN24
-
Разъединители GW5
-
Низковольтные выдвижные распределительные устройства MNS
-
Активные силовые фильтры
-
Высоковольтные токоограничивающие предохранители XR
-
Комплектные выключатели, устанавливаемые на опорах, с интегрированными первичным и вторичным оборудованием ZW32
-
Разрядные счётчики
-
Элегазовые выключатели наружной установки серии LW36
Высоковольтные параллельные конденсаторы
Параллельные конденсаторы, фильтровые конденсаторы и их установки применяются в электроэнергетических системах промышленной частоты для повышения коэффициента мощности, улучшения и повышения качества напряжения, снижения потерь в линиях, фильтровые конденсаторы и их установки способны отфильтровывать гармоники системы.
Описание
маркер
Общее описание
Параллельные конденсаторы, фильтровые конденсаторы и их установки применяются в электроэнергетических системах промышленной частоты для повышения коэффициента мощности, улучшения и повышения качества напряжения, снижения потерь в линиях, фильтровые конденсаторы и их установки способны отфильтровывать гармоники системы.
Основные технические характеристики параллельных конденсаторов
1.Напряжение системы: классы напряжения от 6 кВ и выше;
2.Диапазон мощности продукции: от 50 квар до 1000 квар;
3.Номинальное напряжение конденсаторов может достигать 24 кВ.
Конструктивные особенности

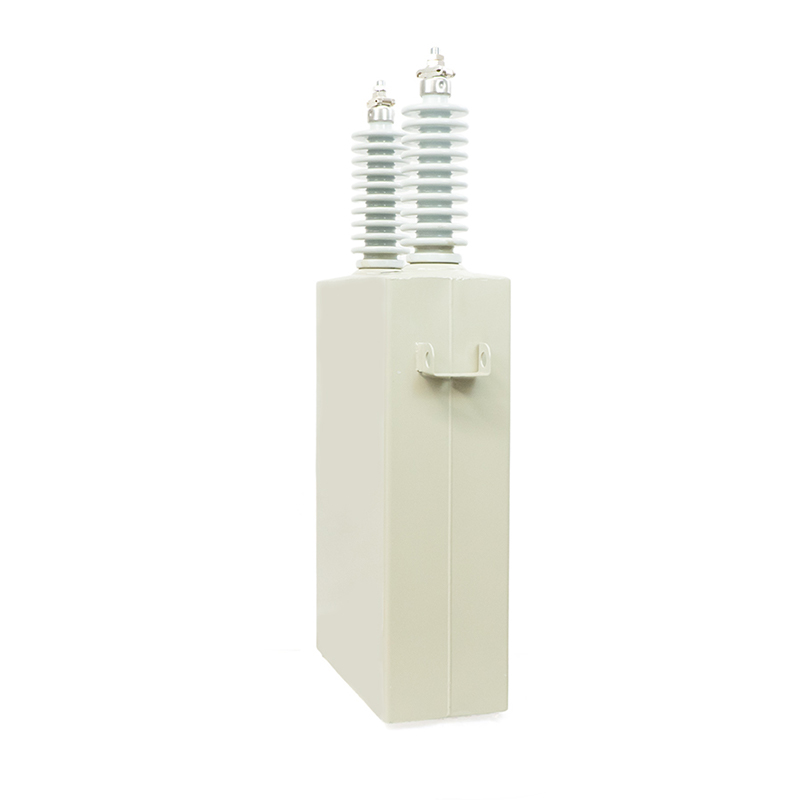

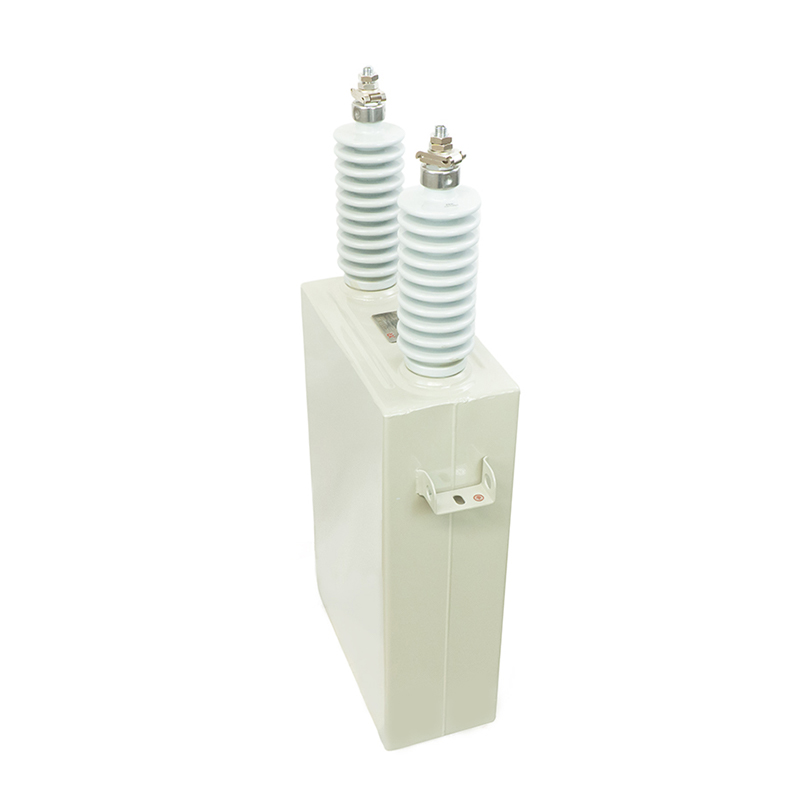

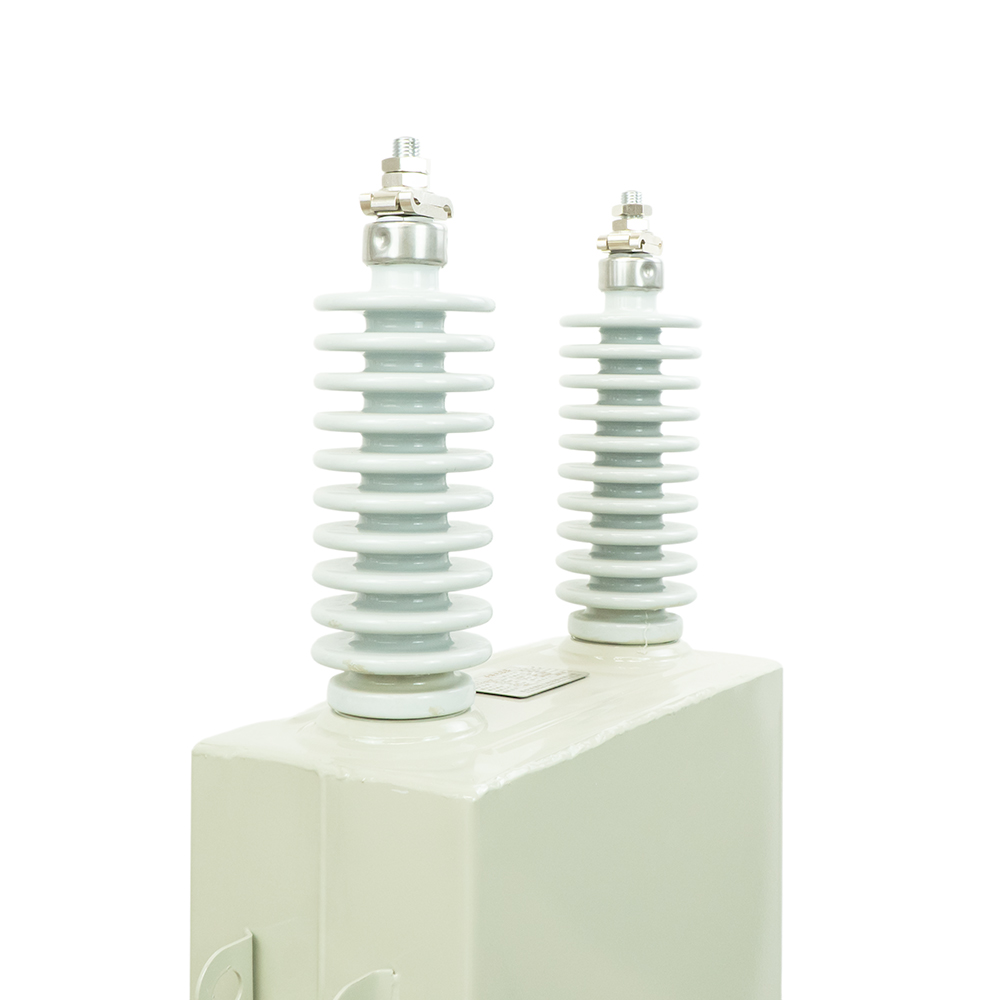

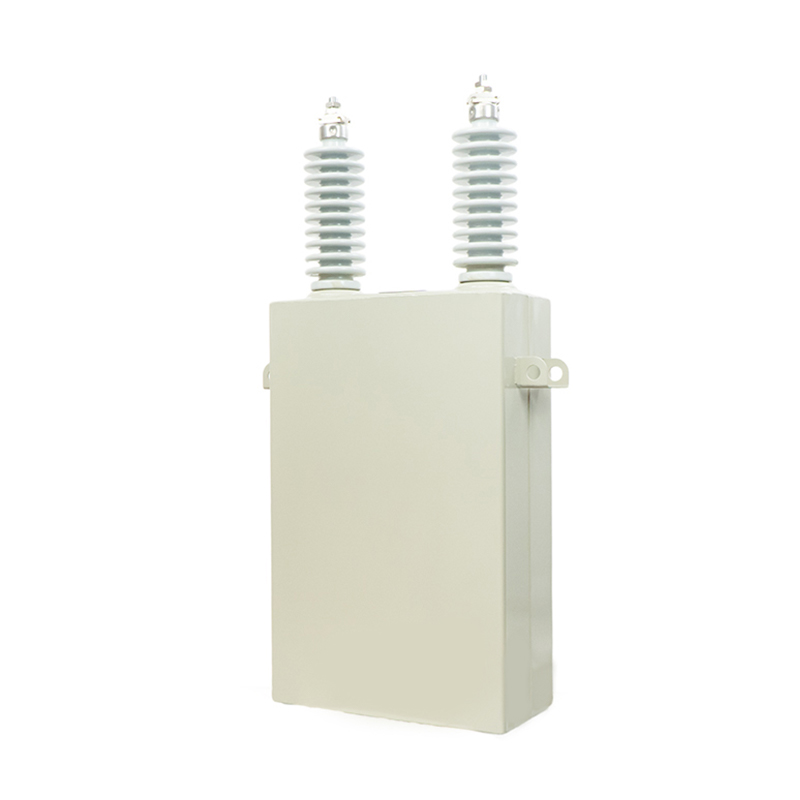

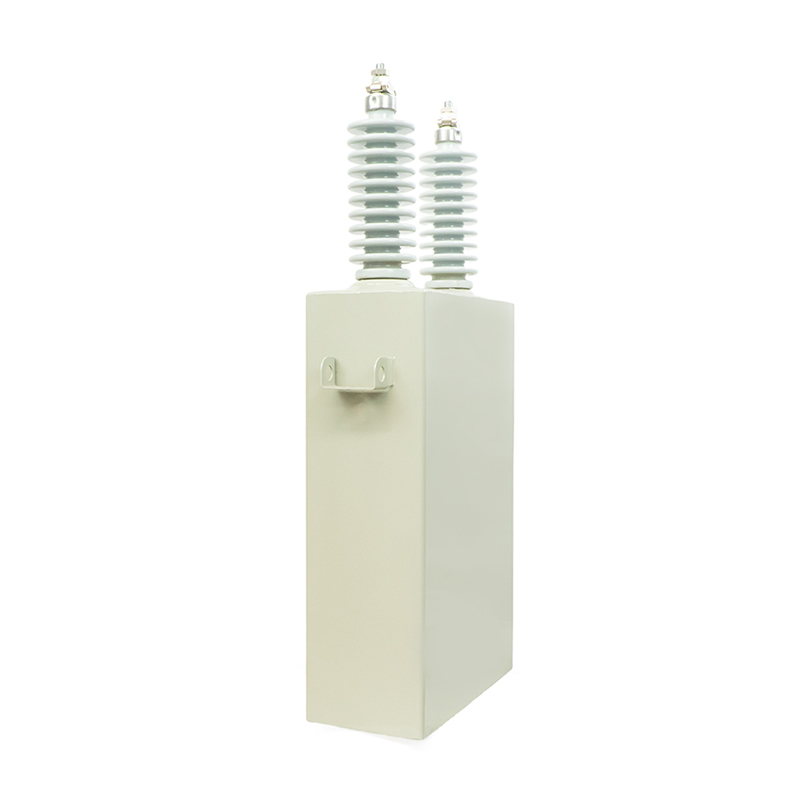

1.Высоковольтный параллельный конденсатор состоит из бака и активной части, бак изготавливается из тонколистовой стали методом герметичной сварки, на крышке бака приварены выводные фарфоровые изоляторы, на двух боковых стенках бака приварены подъёмные скобы для монтажа, на одной из подъёмных скоб установлен заземляющий болт.
2.Активная часть силового конденсатора состоит из нескольких элементов и изоляционных деталей, элементы изготавливаются путём намотки алюминиевой фольги, служащей обкладками, с прокладкой из плёночно-бумажного композиционного диэлектрика или чисто плёночного диэлектрика. Элементы в активной части соединены по определённой последовательно-параллельной схеме для удовлетворения требований по различным напряжениям и ёмкостям.
3.В конденсаторах с внутренними плавкими предохранителями каждый элемент внутри последовательно соединён с плавкой вставкой, при пробое какого-либо элемента параллельно соединённые с ним исправные элементы разряжаются на него, что обеспечивает быстрое перегорание плавкой вставки в течение миллисекунд и отключение повреждённого элемента, благодаря чему конденсатор продолжает работать.
4.Трёхфазные конденсаторы на напряжение 6 кВ и 10 кВ имеют внутреннюю схему соединения «звезда», в каждой фазе установлен разрядный резистор.
Рис. 1. Габаритный чертёж однофазного силового конденсатора
Рис. 2. Габаритный чертёж трёхфазного силового конденсатора
Примечания
1.Конденсаторы с номинальным напряжением 12 кВ и ниже могут поставляться с одним или двумя проходными изоляторами.
2.Конденсаторы с номинальным напряжением выше 12 кВ, как правило, поставляются с одним проходным изолятором.
3.Подъёмные скобы конденсатора могут поставляться в количестве двух или трёх по требованию.
