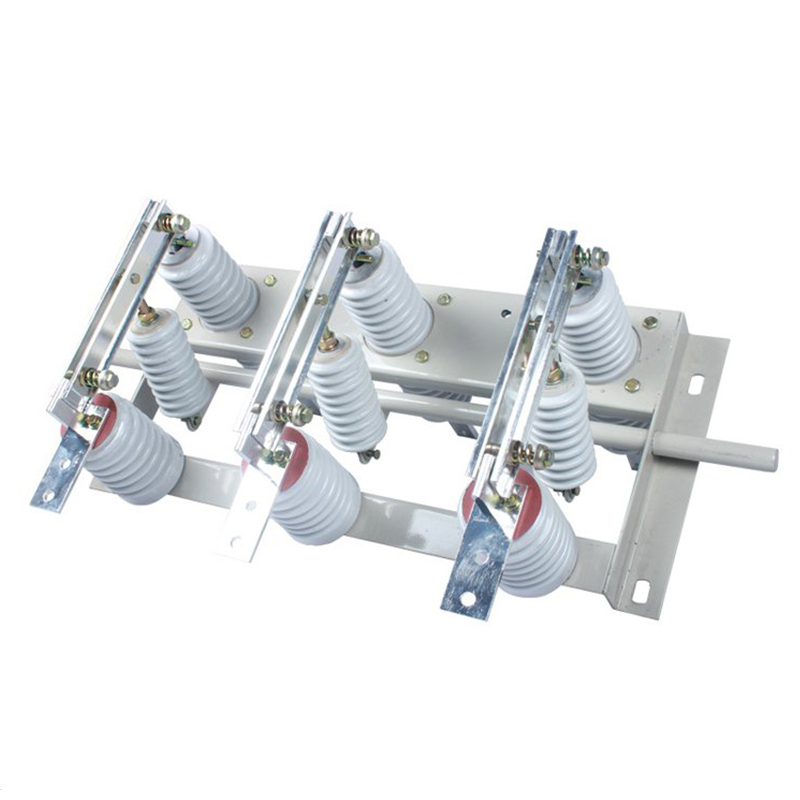

Разъединители GN19
Разъединители высокого напряжения внутренней установки серии GN19-12 (далее — разъединители) представляют собой аппараты внутренней установки с номинальным напряжением 10 кВ для трёхфазного переменного тока частотой 50 Гц, предназначенные для включения и отключения электрических цепей при наличии напряжения и отсутствии нагрузки.
Описание
маркер
Общие сведения
Разъединители высокого напряжения внутренней установки серии GN19-12 (далее — разъединители) представляют собой аппараты внутренней установки с номинальным напряжением 10 кВ для трёхфазного переменного тока частотой 50 Гц, предназначенные для включения и отключения электрических цепей при наличии напряжения и отсутствии нагрузки.
Изделие выполнено по трёхфазной конструкции, конструкция компактная, ножи выполнены вертикально-поворотными, характеристики надёжные, применимость широкая. Ножи «П-образной» формы не только повышают механическую прочность, но и увеличивают площадь теплоотвода. Неподвижные контакты изготовлены методом цельного гальванопластического формования, обладают высокой механической прочностью, неподвижные контакты выполнены пластинчатыми, что уменьшает расстояние между ножами и тем самым значительно повышает электродинамическую стойкость. Изделие может комплектоваться ручным приводом типа CS6-1 или механической блокировкой типа JSXGN2. Главным образом устанавливается в таких высоковольтных распределительных устройствах, как GG-1A, XGN2-12.
Тип GN19-12 имеет исполнение с горизонтальной установкой привода, тип GN19-12C имеет исполнение с проходными изоляторами, установленными со стороны вращения ножей.
Технические параметры
| Модель | Номинальное рабочее напряжение, кВ | Наибольшее рабочее напряжение, кВ | Номинальный рабочий ток, А | Ток электродинамической стойкости (пиковое значение), кА | Ток термической стойкости 2 с, кА |
| GN19-10400-12.5 | 10 | 11,5 | 400 | 31,5 | 12,5 |
| GN19-10/830-20 | 10 | 11,5 | 630 | 50 | 20 |
| GN19-10/1000-31.5 | 10 | 11,5 | 0 | 80 | 31,5 |
| GN19-10/1250-40 | 10 | 11,5 | 250 | 100 | 40 |
| GN19-10C1/400-12.5 | 10 | 11,5 | 400 | 31,5 | 2,5 |
| GN19-C110/630-20 | 10 | 11,5 | 630 | 50 | 20 |
| GN19-10C1/1000-31.5 | 10 | 11,5 | 1000 | 80 | 31,5 |
| GN19-10C1/1250-40 | 10 | 11,5 | 1250 | 100 | 40 |
