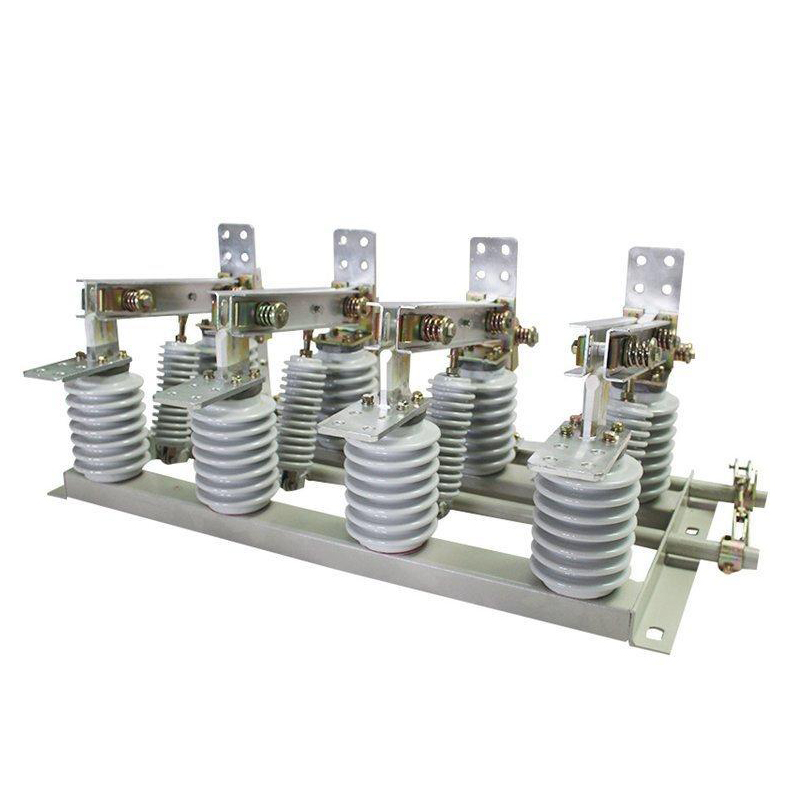

Разъединители GN24
Разъединители высокого напряжения внутренней установки серий GN24-12D (I, II), GN24-12D (I, II) C представляют собой аппараты внутренней установки с номинальным напряжением 12 кВ для трёхфазного переменного тока частотой 50 Гц.
Описание
маркер
Общие сведения
Разъединители высокого напряжения внутренней установки серий GN24-12D (I, II), GN24-12D (I, II) C представляют собой аппараты внутренней установки с номинальным напряжением 12 кВ для трёхфазного переменного тока частотой 50 Гц. Это разъединители с заземляющими ножами, предназначенные для включения и отключения электрических цепей при отсутствии нагрузки на высоковольтном оборудовании внутренней установки.
Конструктивное исполнение
Конструкция изделия рациональная, простая и компактная, лёгкая в монтаже и регулировке, удобная в техническом обслуживании, безопасная и надёжная. Изделие подразделяется на исполнение с горизонтальной установкой и проходное исполнение, является трёхполюсным.
Разъединители типа GN24-12D (I, II) выполнены с заземлением со стороны подвижного (или неподвижного) контакта; главные ножи и заземляющие ножи объединены на одной общей раме; тип I — с левосторонним управлением; тип II — с правосторонним управлением; тип Q — изделие для всех климатических условий, и по требованию заказчика может быть оснащено устройством индикации наличия напряжения.
Разъединители типа GN24-12D (I, II) C выполнены с заземлением с двух сторон — со стороны подвижного и неподвижного контактов, при этом сторона подвижного (или неподвижного) контакта может быть заменена на проходной изолятор (или обе стороны могут быть заменены на проходные изоляторы); главные ножи и две группы заземляющих ножей объединены на одной раме, при этом одна группа заземляющих ножей может управляться отдельно, а также обе группы могут управляться одновременно одним приводом.
Технические параметры
| Модель | Номинальное напряжение, кВ | Номинальный ток, А | Номинальный ток термической стойкости 4 с, кА | Номинальный ток электродинамической стойкости, кА | Выдерживаемое напряжение промышленной частоты 1 мин, кВ | Выдерживаемое грозовое импульсное напряжение, кВ |
| GN24-12D/400 | 24 | 400 | 12,5 | 31,5 | 42 | 75 |
| GN24-12D/630 | 24 | 630 | 20 | 50 | ||
| GN24-12D/1000 | 24 | 1000 | 31,5 | 80 | ||
| GN24-12D/1250 | 24 | 1250 | 40 | 100 |
