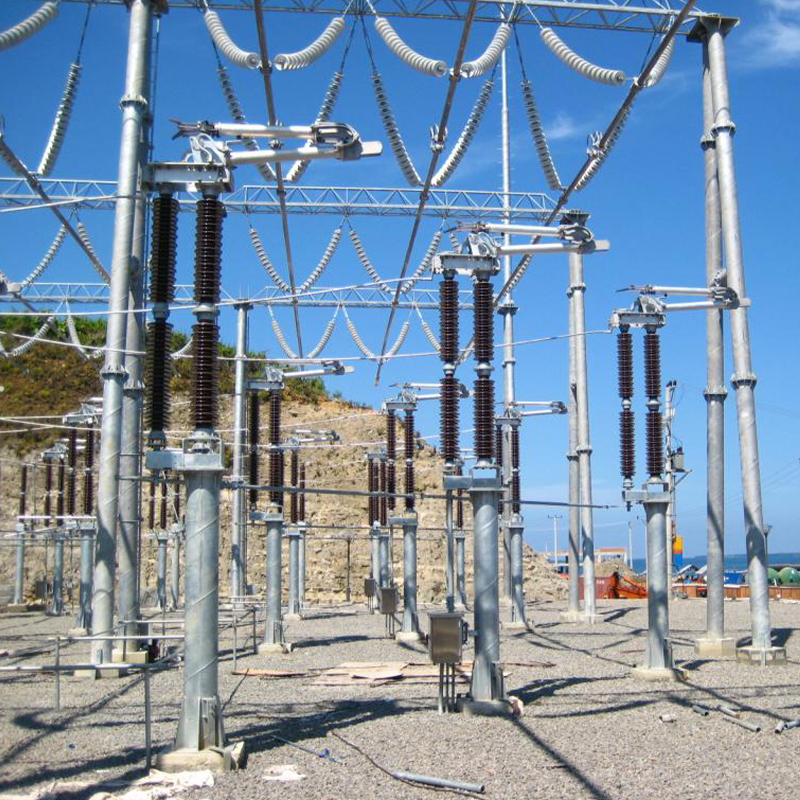

Разъединители GW10
В разъединителях серии GW10 главные ножи выполнены по однорычажной вертикально-телескопической конструкции, в отключённом положении образуется вертикальный изоляционный одиночный разрыв с минимальным расстоянием между фазами и минимальной продольной длиной.
Описание
маркер
Общие сведения
В разъединителях серии GW10 главные ножи выполнены по однорычажной вертикально-телескопической конструкции, в отключённом положении образуется вертикальный изоляционный одиночный разрыв с минимальным расстоянием между фазами и минимальной продольной длиной. В электроэнергетических системах уже находится в безопасной и надёжной эксплуатации большое количество изделий данной серии.
Основные характеристики
1.Токоведущие части выполнены из высокопрочного алюминиевого сплава, обладают высокой механической прочностью, малым весом и высокой антикоррозионной стойкостью.
2.В шарнирных соединениях применена гибкая связь, конструкция простая, монтаж удобный;
3.В передаточной части применены композитные втулки из трёхслойного материала, обладающие хорошими самосмазывающимися свойствами, малым трением, надёжной механической передачей и малым оперативным усилием. Операционные рычаги и вращающиеся валы выполнены из высококачественной нержавеющей стали или высокопрочного медного сплава, обладают высокой прочностью, хорошей вязкостью, коррозионной стойкостью и отличными характеристиками, удовлетворяющими требованиям длительной наружной эксплуатации.
4.Передаточные детали и уравновешивающие пружины герметично закрыты внутри токоведущей трубы, что снижает воздействие природной среды на изделие;
5.Рама высокопрочного изделия подвергнута горячему цинкованию, что повышает качество внешнего вида, удлиняет период между ремонтами и срок службы.
Технические параметры
| Наименование параметра | Единица | GW10A-126 | GW10A-145 | GW10A-252 | GW10A-363 | GW10A-420 | GW10A-550 |
| Номинальное напряжение | кВ | 126 | 145 | 252 | 363 | 420 | 550 |
| Номинальная частота | Гц | 50 | 50 | 50 | 50 | 50 | 50 |
| Номинальный ток | А | 1250~3150 | 1250~3150 | 1250~5000 | 1250~5000 | 1250~5000 | 1250~5000 |
| Номинальный ток термической стойкости и длительность | кА/с | 31,5/3~40/3 | 31,5/3~40/3 | 31,5/3~63/3 | 31,5/3~63/3 | 31,5/3~63/3 | 31,5/3~63/3 |
| Номинальный ток электродинамической стойкости | кА | 80~100 | 80~100 | 80~160 | 80~160 | 80~160 | 80~160 |
