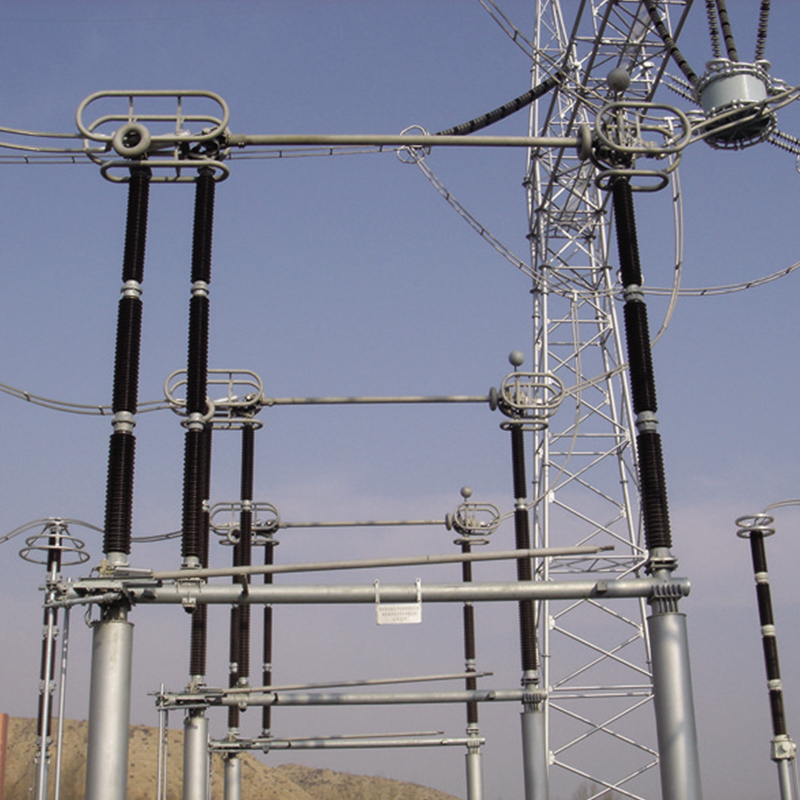

Разъединители GW45
В разъединителях серии GW45 главные ножи выполнены по двухколонковой вертикально-открывающейся конструкции, в отключённом положении образуется горизонтальный изоляционный одиночный разрыв с минимальным расстоянием между фазами и минимальной продольной длиной.
Описание
маркер
Общие сведения
В разъединителях серии GW45 главные ножи выполнены по двухколонковой вертикально-открывающейся конструкции, в отключённом положении образуется горизонтальный изоляционный одиночный разрыв с минимальным расстоянием между фазами и минимальной продольной длиной.
Основные характеристики
1.Применена опрокидывающаяся конструкция ножей, обеспечивающая высокую способность к разрушению льда и малое оперативное усилие, при включении ножи создают на опорные фарфоровые изоляторы только осевое давление, направленное вниз, что обеспечивает высокую надёжность;
2.Контакты медь-серебро выполнены по технологии сварки с накладкой, что гарантирует максимальную механическую прочность и электрическую проводимость, а также эффективно предотвращает электрохимическую коррозию;
3.Токоведущая труба выполнена из высокопрочной антикоррозионной алюминиевой трубы, токоведущая цепь не имеет промежуточных переходных звеньев, что обеспечивает исключительно высокую пропускную способность по току;
4.Подшипниковые узлы выполнены по полностью герметичной конструкции, что обеспечивает отсутствие необходимости в техническом обслуживании при длительной эксплуатации;
5.Рама выполнена по цельной конструкции, что облегчает выполнение строительного фундамента электростанции в соответствии с требованиями монтажа изделия, уменьшает объём строительных работ и эффективно предотвращает неблагоприятное влияние осадки фундамента на операции включения и отключения изделия.
Технические параметры
| Наименование параметра | Единица | GW45-800 | GW45-1100 |
| Номинальное напряжение | кВ | 800 | 1100 |
| Номинальная частота | Гц | 50 | 50 |
| Номинальный ток | А | 5000 | 4000 |
| Номинальный ток термической стойкости и длительность | кА/с | 50/3 | 63/2 |
| Номинальный ток электродинамической стойкости | кА | 125 | 160 |
