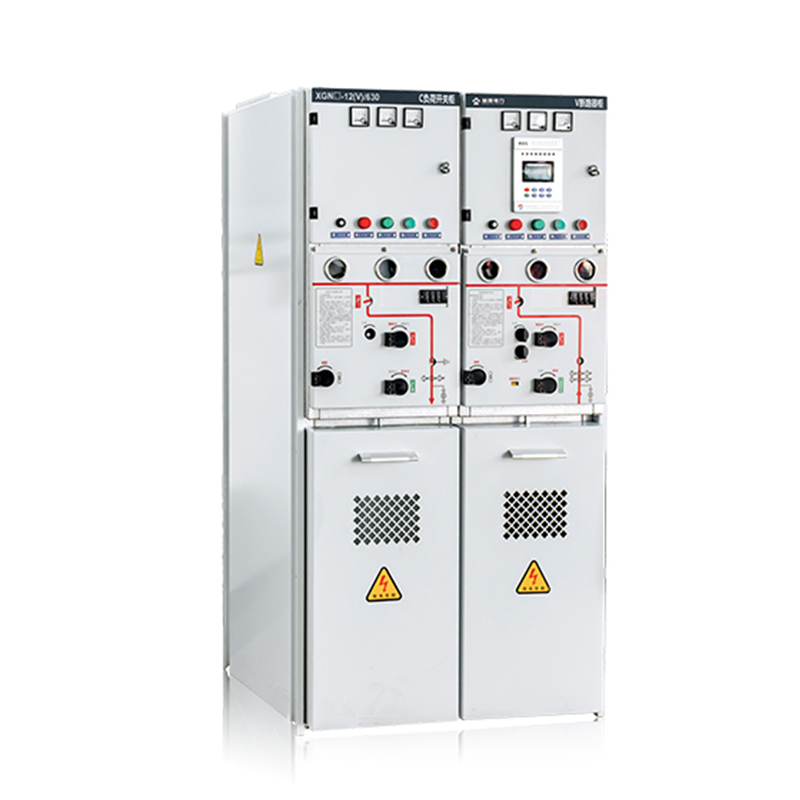

Распределительные устройства кольцевой сети XGN15-SF6
Распределительное устройство кольцевой сети серии XGN15-12/24 представляет собой компактное и расширяемое комплектное распределительное устройство в металлической оболочке нового поколения с элегазовым выключателем в качестве главного коммутационного аппарата и воздушной изоляцией шкафа в целом.
Описание
маркер
Общие сведения
Распределительное устройство кольцевой сети серии XGN15-12/24 представляет собой компактное и расширяемое комплектное распределительное устройство в металлической оболочке нового поколения с элегазовым выключателем в качестве главного коммутационного аппарата и воздушной изоляцией шкафа в целом, пригодное для автоматизации распределительных сетей, обладающее такими особенностями, как простая конструкция, гибкое управление, надёжная блокировка и удобный монтаж.
Технические параметры
| Параметр | Единица | Данные | |
| Номинальное напряжение | кВ | 12 | 24 |
| Выдерживаемое грозовое импульсное напряжение (между фазами и относительно земли) | кВ | 75 | 125 |
| Выдерживаемое грозовое импульсное напряжение (между контактами) | кВ | 85 | 145 |
| Выдерживаемое напряжение промышленной частоты 1 мин (между фазами и относительно земли) | кВ | 42 | 65 |
| Выдерживаемое напряжение промышленной частоты 1 мин (между контактами) | кВ | 48 | 79 |
| Номинальная частота | Гц | 50 | 50 |
| Номинальный ток главных шин | А | 630 | 630 |
| Номинальный ток отпаечных шин | А | 630 | 630 |
| Номинальный ток термической стойкости (главная цепь) | кА | 25/4 с | 20/4 с |
| Номинальный ток термической стойкости (цепь заземления) | кА | 21,8/2 с | 17,4/2 с |
| Номинальный ток электродинамической стойкости | кА | 63 | 50 |
| Механический ресурс выключателя нагрузки | раз | 3000 | 2000 |
| Механический ресурс заземляющего разъединителя | раз | 3000 | 2000 |
| Степень защиты | / | оболочка IP4X | оболочка IP4X |
| Масса | кг | 650 | 850 |
