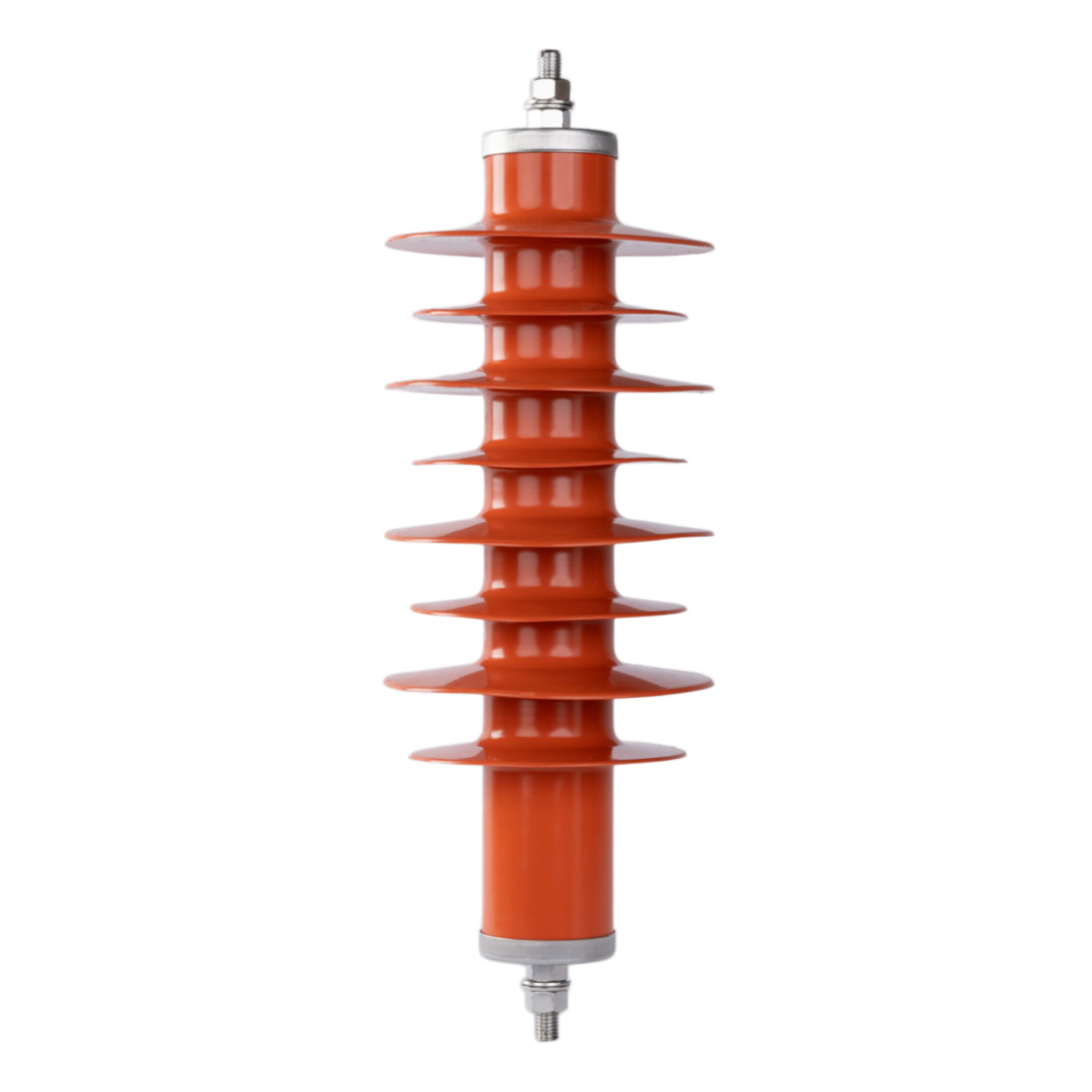

Ограничители перенапряжения конденсаторного типа без искровых промежутков в полимерной оболочке на напряжение от 3 до 35 кВ
-
Масляные трансформаторы тока инверсного типа
-
Трансформаторы напряжения наружной установки на 35 кВ
-
Низковольтные параллельные конденсаторы
-
Сухие реакторы со стальным сердечником
-
Трансформаторы тока внутренней и наружной установки на 10 кВ
-
Сухие реакторы с воздушным сердечником
-
Трансформаторы напряжения внутренней установки на 24 кВ
-
Высоковольтные шкафы компенсации реактивной мощности
-
Блочные устройства компенсации реактивной мощности
-

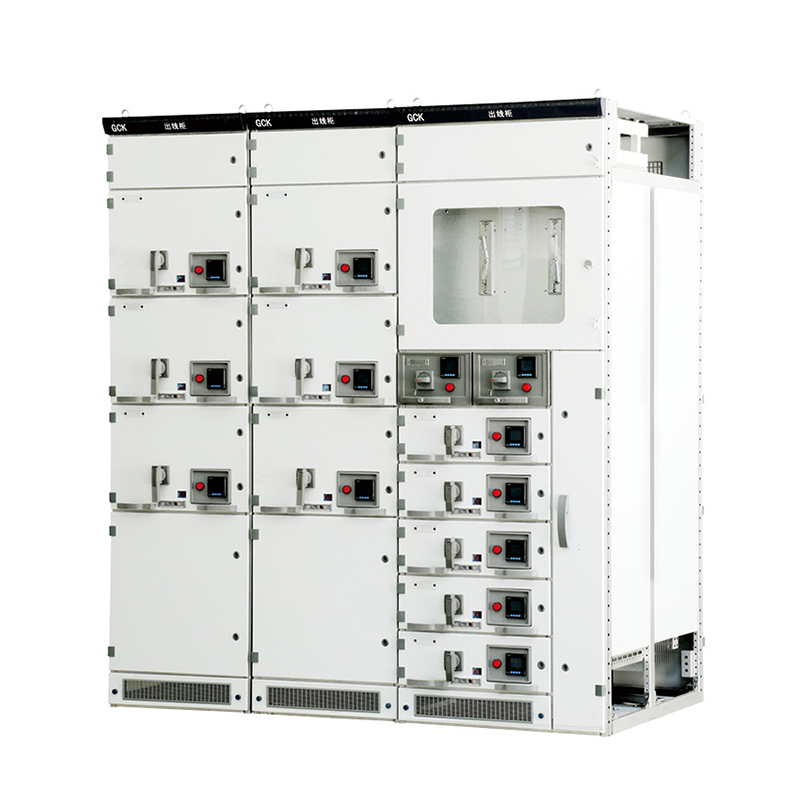

Низковольтные выдвижные распределительные устройства GCK, GCS
-
Высоковольтные параллельные конденсаторы
-
Низковольтные последовательные реакторы
-
Высоковольтные статические генераторы реактивной мощности для динамической компенсации реактивной мощности
-
Распределительные устройства кольцевой сети XGN15-SF6

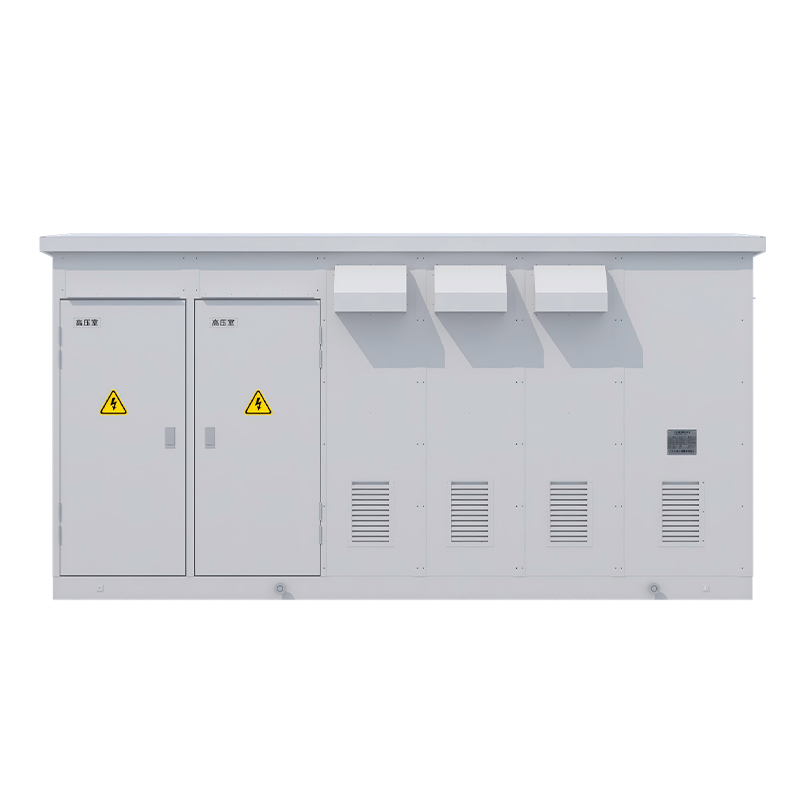

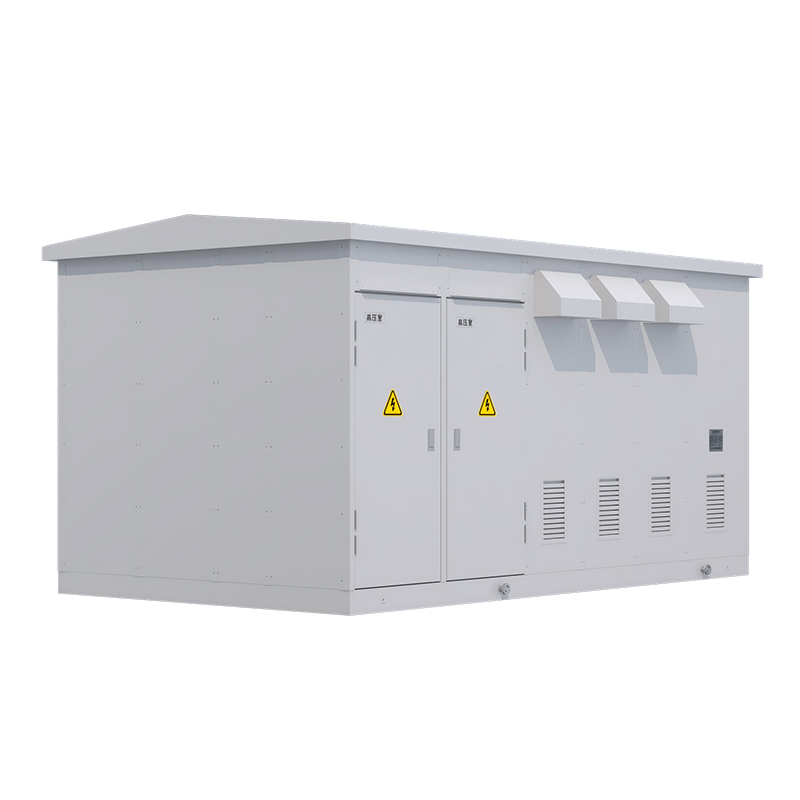

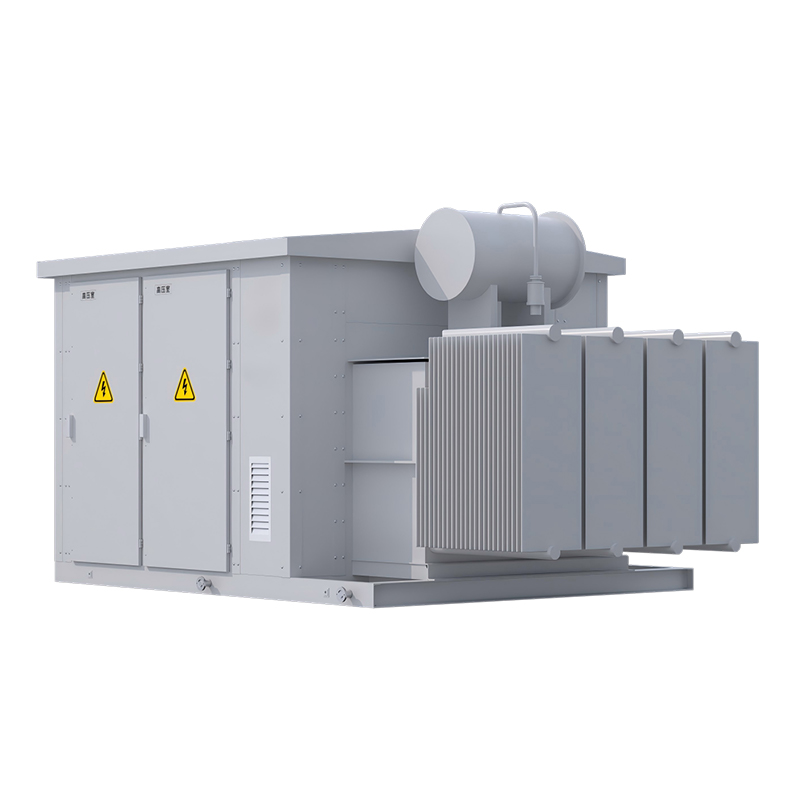

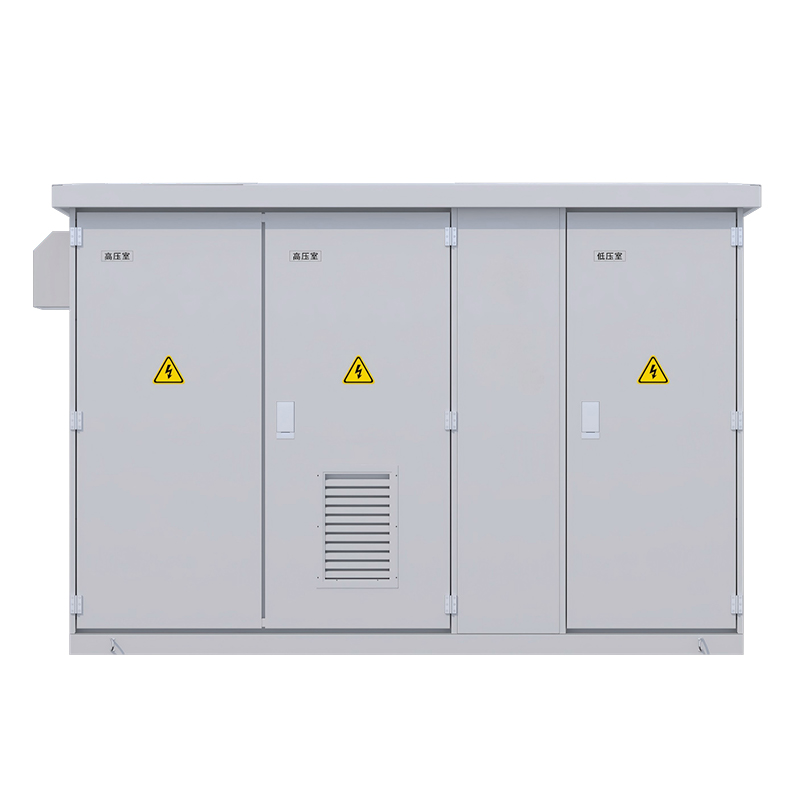

Блочные комплектные трансформаторные подстанции
Блочная комплектная трансформаторная подстанция представляет собой комплектное распределительное устройство, в котором высоковольтный выключатель, распределительный трансформатор, низковольтный выключатель, устройство учёта электрической энергии, конденсаторы компенсации мощности и другие компоненты объединены и установлены в подъёмном корпусе.
Описание
маркер
Общие сведения
Блочная комплектная трансформаторная подстанция представляет собой комплектное распределительное устройство, в котором высоковольтный выключатель, распределительный трансформатор, низковольтный выключатель, устройство учёта электрической энергии, конденсаторы компенсации мощности и другие компоненты объединены и установлены в подъёмном корпусе, предназначенное для применения в распределительных электрических сетях с номинальной частотой 50 Гц (60 Гц). Подразделяется на блочные комплектные трансформаторные подстанции американского типа, блочные комплектные трансформаторные подстанции китайского типа и блочные комплектные трансформаторные подстанции европейского типа.
1.Блочная комплектная трансформаторная подстанция китайского типа на основе концепции интегрированной конструкции блочной комплектной трансформаторной подстанции американского типа сохраняет компактную маслонаполненную конструкцию с общим баком для высоковольтных элементов и трансформатора, характерную для блочной комплектной трансформаторной подстанции американского типа, при этом оптимизированы способ ввода высокого напряжения, конфигурация защиты и конструкция корпуса.
2.Блочная комплектная трансформаторная подстанция европейского типа имеет три основные части — высоковольтное распределительное устройство, трансформатор и низковольтное распределительное устройство, установленные соответственно в изолированных друг от друга отсеках, объединённых затем в общий корпус коробчатого типа.
3.Блочная комплектная трансформаторная подстанция американского типа имеет высоковольтный выключатель нагрузки, защитные предохранители, корпус трансформатора, низковольтное распределительное оборудование и другие узлы, тесно интегрированные в общем масляном баке, заполненном изоляционным маслом. Это не просто размещение оборудования в корпусе, а применение «симбиотической» интегрированной конструкции.
Технические параметры
Блочная комплектная трансформаторная подстанция китайского типа
| Параметр | Единица | Данные |
| Номинальное напряжение высокого напряжения | кВ | 10~35 |
| Номинальное напряжение низкого напряжения | кВ | 0,4~1,14 |
| Наибольшее рабочее напряжение | кВ | 40,5 |
| Номинальная частота | Гц | 50/60 |
| Номинальная мощность | кВ·А | до 9000 |
| Способ охлаждения трансформатора | ONAN | |
| Рабочая температура окружающей среды | градусы Цельсия | -25~55 |
| Высоковольтный выключатель | комбинированный аппарат: вакуумный выключатель нагрузки внутренней установки с предохранителем | |
| комбинированный высоковольтный вакуумный выключатель внутренней установки с разъединителем и заземлением | ||
| разъединитель + высоковольтный вакуумный выключатель внутренней установки + заземляющий разъединитель | ||
| Степень защиты | IP54 (подстанция) / IP68 (трансформатор) | |
| Высота над уровнем моря | м | до 3000 / более 3000 (изделие по заказу) |
Блочная комплектная трансформаторная подстанция европейского типа
| Параметр | Единица | Данные |
| Номинальное напряжение высокого напряжения | кВ | 6~35 |
| Номинальное напряжение низкого напряжения | кВ | 0,4 |
| Наибольшее рабочее напряжение | кВ | 40,5 |
| Номинальная частота | Гц | 50/60 |
| Номинальная мощность | кВ·А | 30~1600 |
| Рабочая температура окружающей среды | градусы Цельсия | -25~55 |
| Степень защиты | IP55 | |
| Высота над уровнем моря | м | до 1000 / более 1000 (изделие по заказу) |
Блочная комплектная трансформаторная подстанция американского типа
| Параметр | Единица | Данные |
| Номинальное напряжение высокого напряжения | кВ | 10~35 |
| Номинальное напряжение низкого напряжения | кВ | 0,4~1,14 |
| Наибольшее рабочее напряжение | кВ | 40,5 |
| Номинальная частота | Гц | 50/60 |
| Номинальная мощность | кВ·А | до 3300 |
| Способ охлаждения трансформатора | ONAN | |
| Рабочая температура окружающей среды | градусы Цельсия | -25~55 |
| Высоковольтный выключатель | масляный выключатель нагрузки | |
| Степень защиты | IP54 (подстанция) / IP68 (трансформатор) | |
| Высота над уровнем моря | м | до 3000 |
связаться с нами
Сопутствующие популярные продукты
Ограничители перенапряжения станционного типа без искровых промежутков в полимерной оболочке на напряжение от 66 до 220 кВ
Разрядники станционного типа в основном предназначены для защиты электрооборудования на электростанциях и подстанциях.
Разъединители GN27
Разъединитель высокого напряжения внутренней установки типа GN27-40.5 представляет собой изделие нового типа. Предназначен для применения в электроэнергетических системах с номинальным напряжением 40,5 кВ переменного тока частотой 50 Гц.

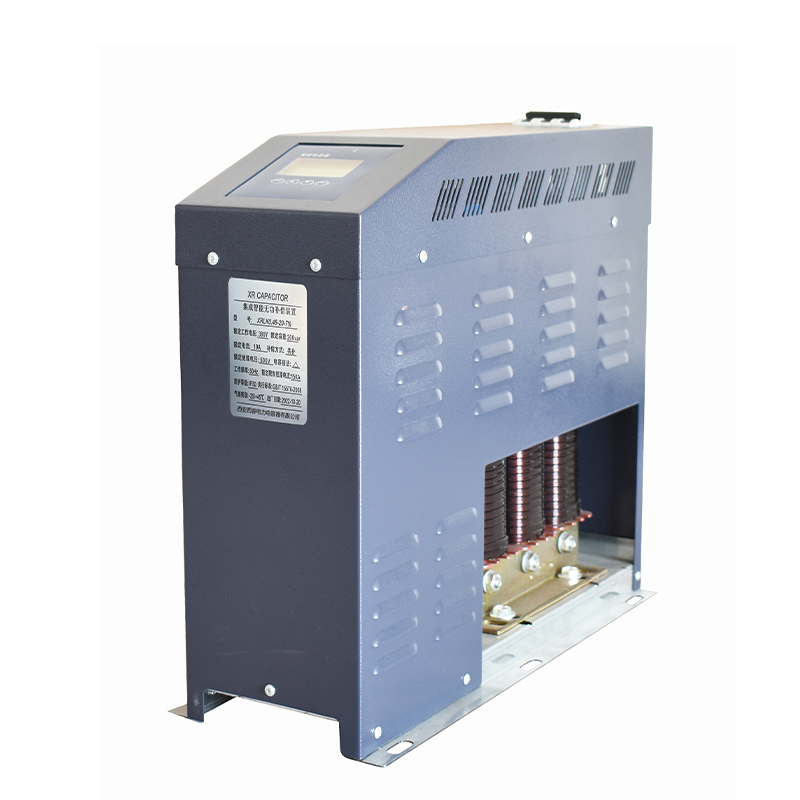

Фильтровые интеллектуальные конденсаторы
Интеллектуальные фильтровые конденсаторы серии XRLK представляют собой оборудование компенсации реактивной мощности нового поколения для низковольтных распределительных сетей 0,4 кВ, обеспечивающее высокую энергоэффективность, снижение потерь в линиях, повышение коэффициента мощности и улучшение качества электроэнергии.
Ёмкостные трансформаторы напряжения
Серия ёмкостных трансформаторов напряжения состоит из двух частей: ёмкостного делителя напряжения и электромагнитного блока, главным образом предназначена для подачи сигнала напряжения на электроизмерительные приборы и устройства защиты и управления.
Низковольтные выдвижные распределительные устройства MNS
Низковольтные выдвижные распределительные устройства типа MNS предназначены для применения в трёхфазных четырёхпроводных и трёхфазных пятипроводных электроэнергетических системах переменного тока частотой 50, 60 Гц, с номинальным напряжением от 380 до 660 В и номинальным током ниже 4000 А, для приёма и распределения электрической энергии.
Сухие реакторы с воздушным сердечником
Сухие реакторы с воздушным сердечником обладают такими преимуществами, как малый вес, хорошая линейность, стабильное индуктивное сопротивление, малые потери и низкий уровень шума.

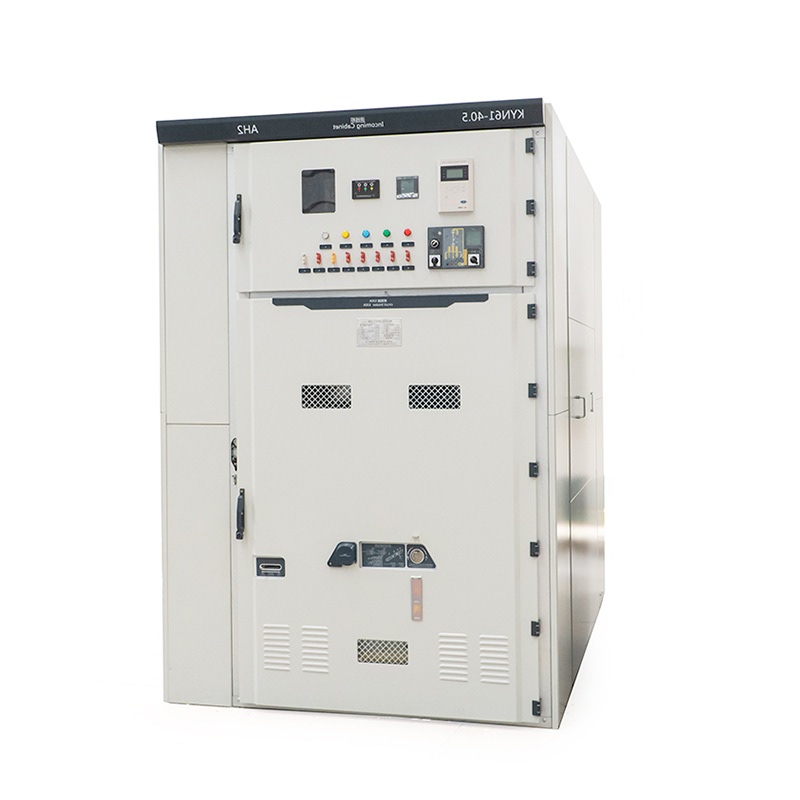

Высоковольтные распределительные устройства KYN61-40.5
Комплектное распределительное устройство внутренней установки выдвижного типа в металлической оболочке KYN61-40.5 предназначено для применения в трёхфазных электроэнергетических системах переменного тока частотой 50 Гц.
Высоковольтные вакуумные выключатели наружной установки серии ZW7-40.5
Вакуумный выключатель высокого напряжения наружной установки серии ZW7-40.5 предназначен для применения в электроэнергетических системах с номинальным напряжением 40,5 кВ трёхфазного переменного тока частотой 50/60 Гц.

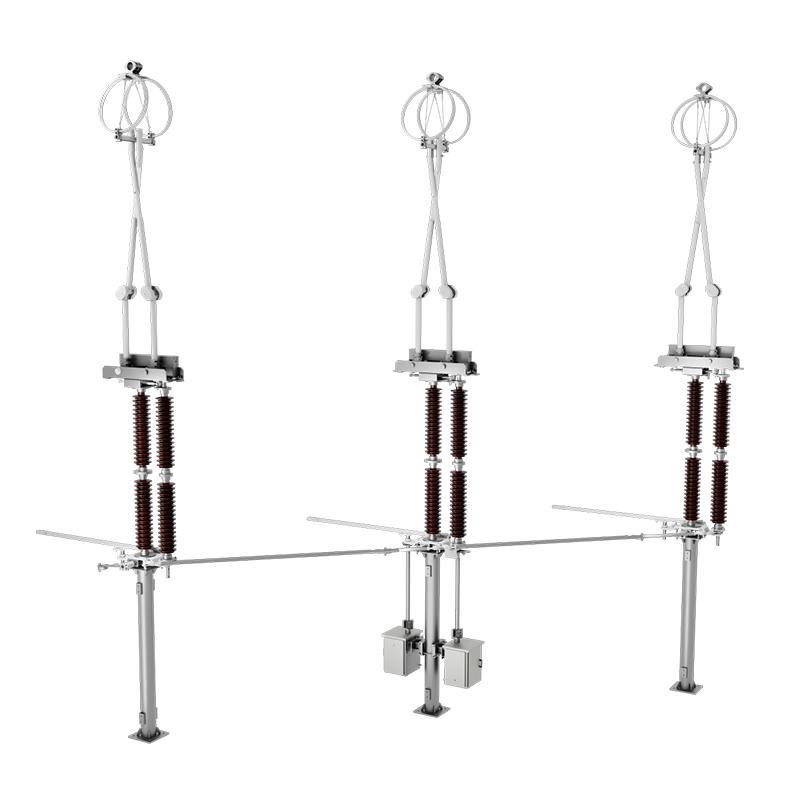

Разъединители GW6
В разъединителях серии GW6 главные ножи выполнены по двухрычажной вертикально-телескопической конструкции, в отключённом положении образуется вертикальный изоляционный одиночный разрыв с минимальным расстоянием между фазами и минимальной продольной длиной.

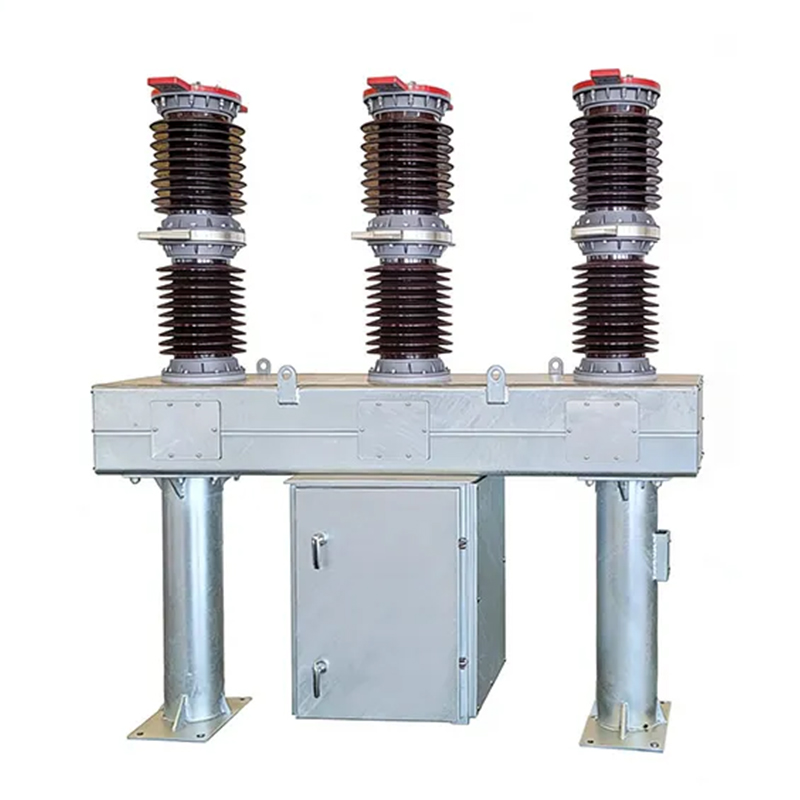

Высоковольтные вакуумные выключатели наружной установки серии ZW7B-40.5
