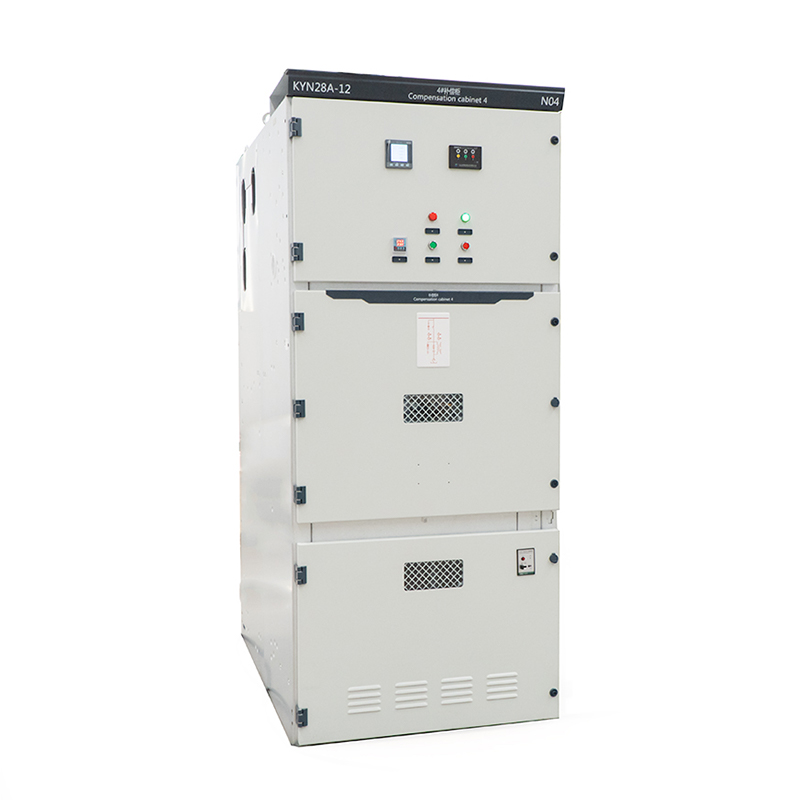

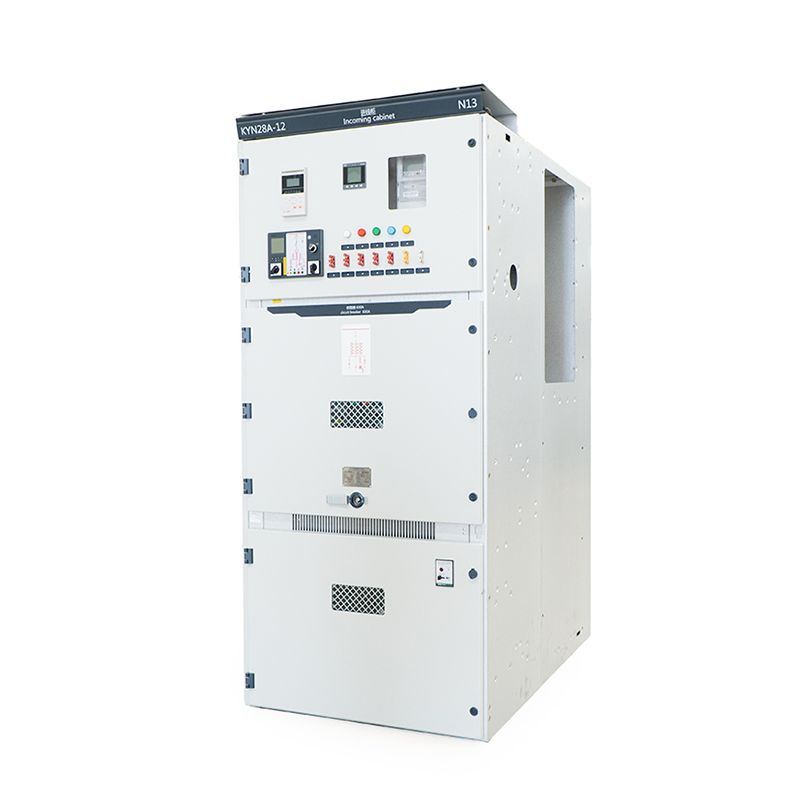

Высоковольтные распределительные устройства KYN28-12
Комплектное распределительное устройство в металлической оболочке выдвижного типа KYN28A-12 представляет собой комплектное распределительное устройство для систем с одинарной и двойной секционированной системой шин трёхфазного переменного тока частотой 50 Гц напряжением 3,6-12 кВ.
Описание
маркер
Общие сведения
Комплектное распределительное устройство в металлической оболочке выдвижного типа KYN28A-12 представляет собой комплектное распределительное устройство для систем с одинарной и двойной секционированной системой шин трёхфазного переменного тока частотой 50 Гц напряжением 3,6-12 кВ, предназначенное для приёма и распределения электрической энергии, а также для осуществления управления, защиты и контроля электрических цепей. В распределительном устройстве данной серии применена металлическая оболочка выдвижного типа, встроенный высоковольтный вакуумный выключатель выкатного типа с электрическим вкатыванием и заземляющий разъединитель с электрическим приводом, с функциями оперативного мониторинга механических характеристик выключателя и оперативного мониторинга температуры контактов. Представляет собой высоковольтное распределительное устройство внутренней установки трёхфазного переменного тока частотой 50 Гц с номинальным напряжением 12 кВ.
Технические параметры
| № | Параметр | Единица | Данные |
| 1 | Номинальное напряжение | кВ | 3,6/7,2/12 |
| 2 | Номинальный ток | А | 630, 1250, 1600, 2000, 2500, 3150, 4000 |
| 3 | Номинальная частота | Гц | 50-60 |
| 4 | Номинальный ток отключения при коротком замыкании | кА | 20, 25, 31,5, 40, 50 |
| 5 | Номинальный ток электродинамической стойкости (пиковое значение) | кА | 50, 63, 80, 100, 125 |
| 6 | Ток термической стойкости (4 с) | кА | 20, 25, 31,5, 40, 50 |
| 7 | Уровень изоляции: промышленная частота / грозовой импульс | кВ | 42/75 |
| 8 | Степень защиты | IP4X | |
| 9 | Устанавливаемые выключатели | ZN63A(VS1), VD4, VEP, EV12 и другие | |
| 10 | Привод | привод на постоянных магнитах, пружинный привод | |
| 11 | Оперативное питание | В | DC: 110, 220; AC: 110, 220 |
| 12 | Габаритные размеры (ширина × глубина × высота) | мм | 800(650, 1000)×1500(1700)×2300 |
| 13 | Масса | кг | 800 |
