Высоковольтные распределительные устройства KYN61-40.5

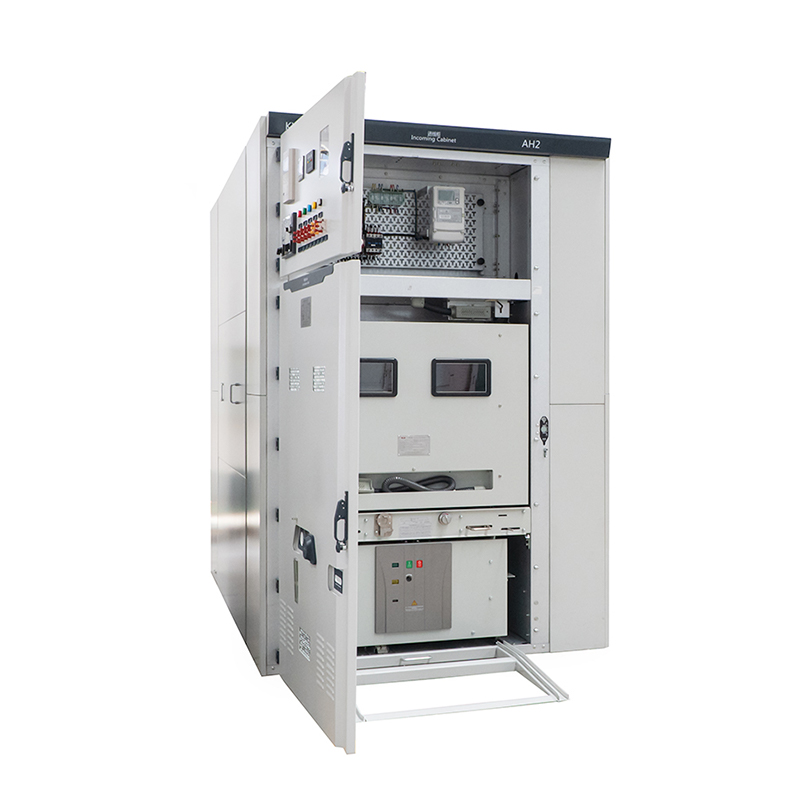

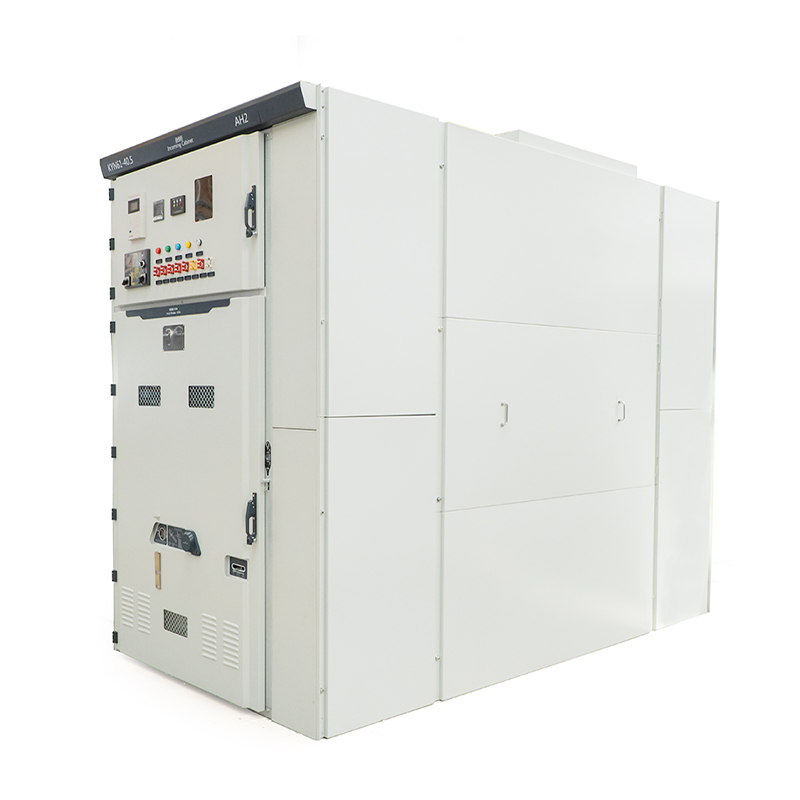

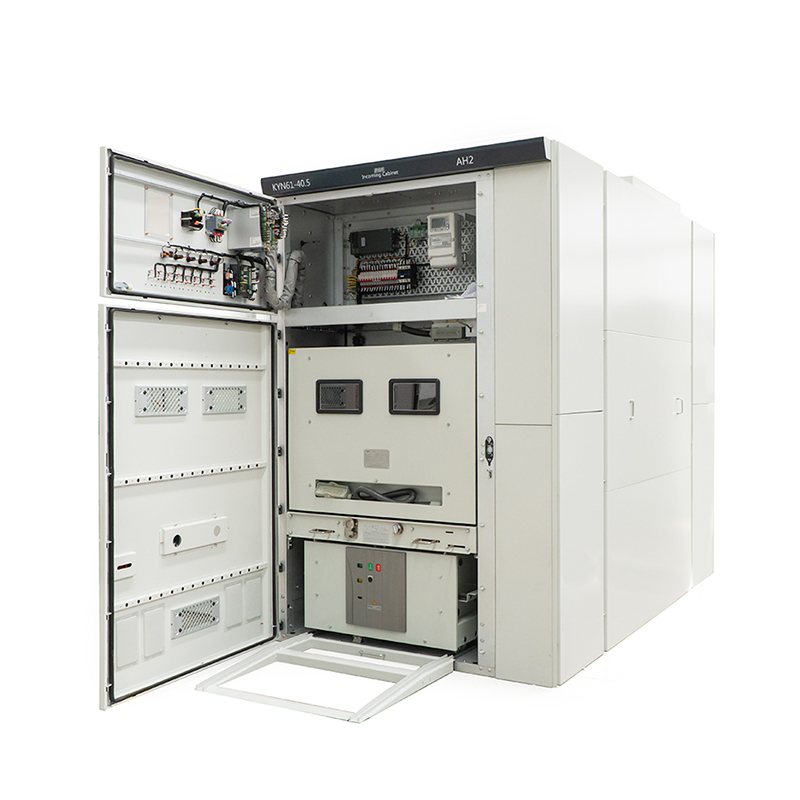

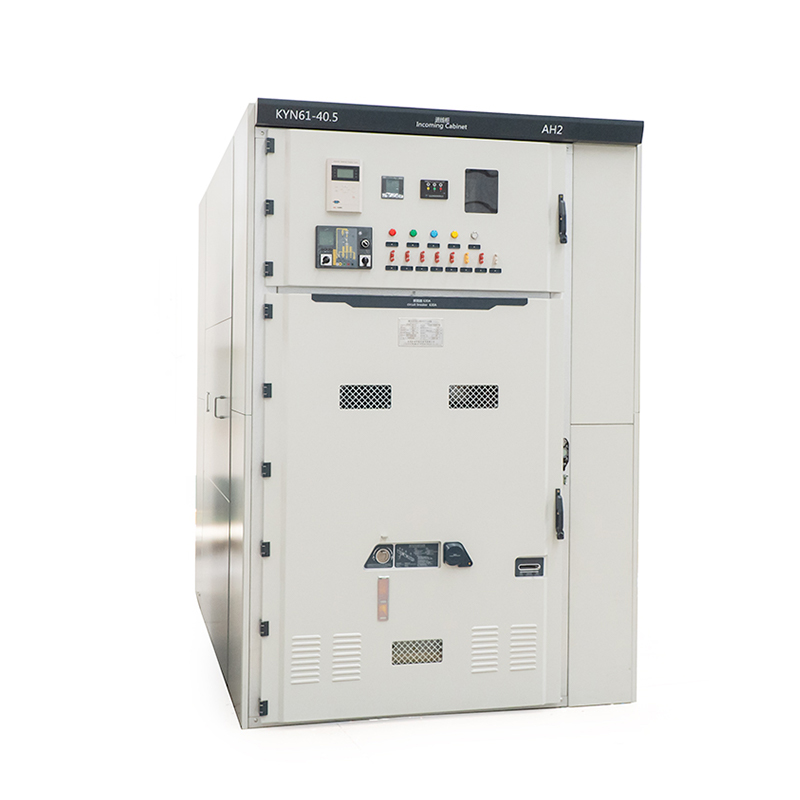

Комплектное распределительное устройство внутренней установки выдвижного типа в металлической оболочке KYN61-40.5 предназначено для применения в трёхфазных электроэнергетических системах переменного тока частотой 50 Гц.
Описание
маркер
Общие сведения
Комплектное распределительное устройство внутренней установки выдвижного типа в металлической оболочке KYN61-40.5 предназначено для применения в трёхфазных электроэнергетических системах переменного тока частотой 50 Гц, с номинальным напряжением до 40,5 кВ, в системах с одинарной или секционированной системой шин с номинальным током шин и отходящих линий до 2500 А, для приёма и распределения электрической энергии, а также для осуществления управления, защиты и контроля электрических цепей. Конструкция корпуса шкафа выполнена сборной, выключатель выполнен по напольной выкатной конструкции, что обеспечивает удобное выкатывание для ремонта и обслуживания. Комплектуется вакуумным выключателем нового типа с комбинированной изоляцией, обладает хорошей взаимозаменяемостью и простотой замены.
Технические параметры
| № | Параметр | Единица | Данные |
| 1 | Номинальное напряжение | кВ | 40,5 |
| 2 | Номинальный ток | А | 630, 1250, 1600, 2000, 2500 |
| 3 | Номинальная частота | Гц | 50~60 |
| 4 | Номинальный ток отключения при коротком замыкании | кА | 20, 25, 31,5, 40 |
| 5 | Номинальный ток электродинамической стойкости (пиковое значение) | кА | 50, 63, 80, 100 |
| 6 | Ток термической стойкости (4 с) | кА | 20, 25, 31,5, 40 |
| 7 | Уровень изоляции: промышленная частота / грозовой импульс | кВ | 95/185 |
| 8 | Степень защиты | IP4X/IP2X | |
| 9 | Устанавливаемые выключатели | ZN85, VD4, HD4, LN2-40.5 и другие | |
| 10 | Привод | привод на постоянных магнитах, пружинный привод | |
| 11 | Оперативное питание | В | DC: 110, 220; AC: 110, 220 |
| 12 | Габаритные размеры (ширина × глубина × высота) | мм | 1400(1200)×2800×2600; 1680×2800(3200)×2800 |
| 13 | Масса | кг | 1800 |
