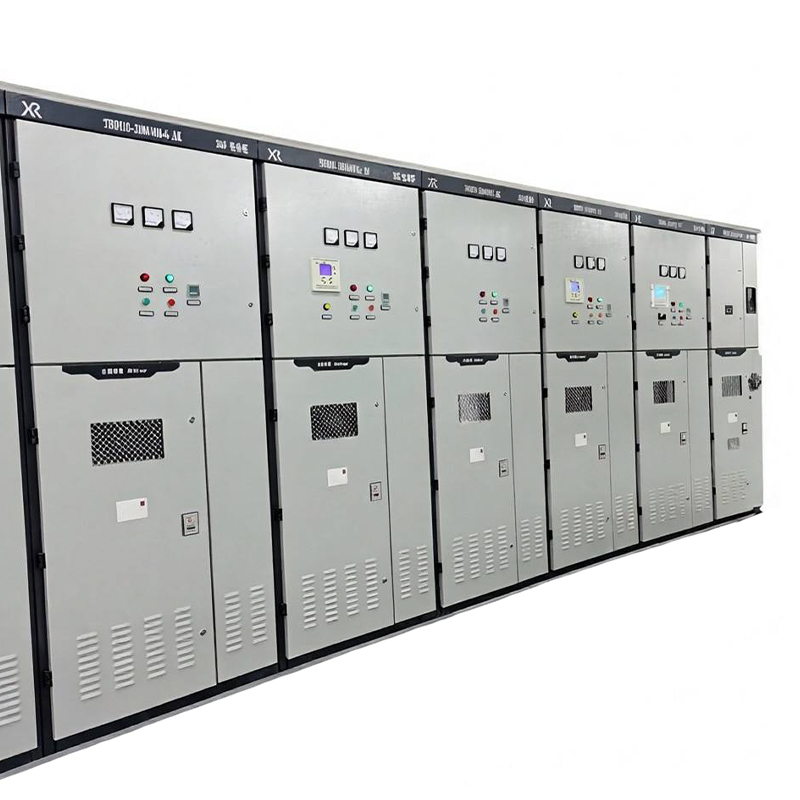

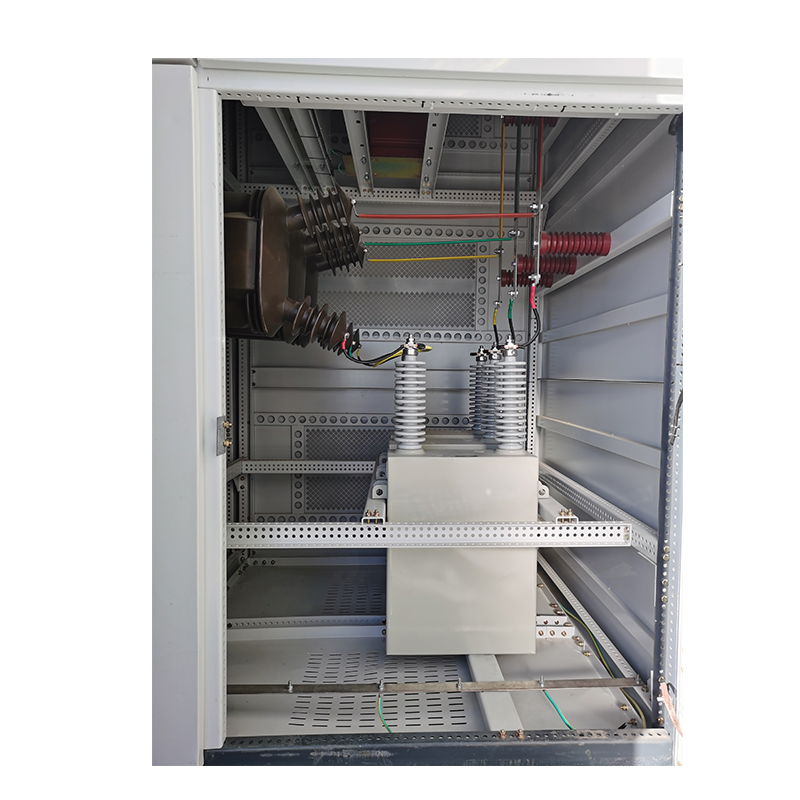

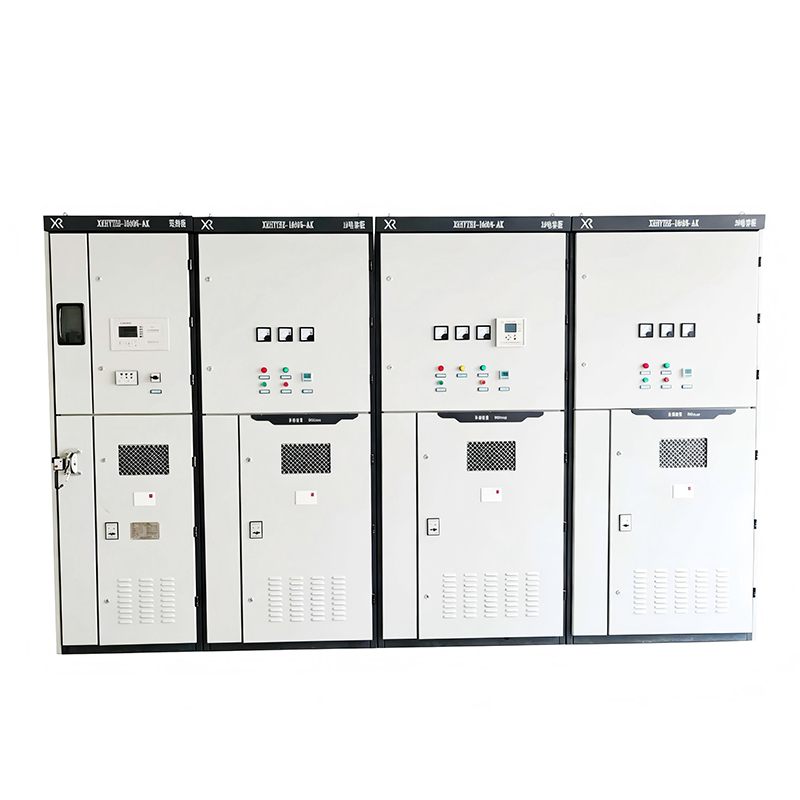

Высоковольтные шкафы компенсации реактивной мощности
Высоковольтное устройство автоматической компенсации реактивной мощности в зависимости от состояния электрической сети и нагрузки питающих шин 6 кВ и 10 кВ посредством системы управления автоматически отслеживает и коммутирует конденсаторные батареи.
Описание
маркер
Общие сведения
Высоковольтное устройство автоматической компенсации реактивной мощности в зависимости от состояния электрической сети и нагрузки питающих шин 6 кВ и 10 кВ посредством системы управления автоматически отслеживает и коммутирует конденсаторные батареи, осуществляя автоматическую следящую компенсацию реактивной мощности, при этом коэффициент мощности достигает значения выше 0,9. Это значительно оптимизирует качество электроэнергии, снижает потери и уменьшает расход электроэнергии, повышает пропускную способность систем передачи и распределения электроэнергии.
Особенности продукции
1.Интеллектуальность: в изделии может применяться способ автоматической групповой коммутации, обеспечивающий автоматическую компенсацию реактивной мощности и повышение эффективности компенсации.
2.Модульная конструкция, компактная структура, малая занимаемая площадь, по сравнению с рамной конструкцией той же мощности площадь уменьшена более чем на 30 процентов.
3.Высокая надёжность: применена функция защиты от ошибочных действий, сочетающая механическую и электрическую блокировки, что обеспечивает безопасную эксплуатацию оборудования.
4.Интегрированная конструкция: устройство предварительно монтируется и предварительно настраивается на заводе, поставляется в собранном виде, объём работ по монтажу и наладке на месте очень мал.
Технические параметры
| № | Параметр | Данные |
| 1 | Номинальное напряжение | 6-35 кВ |
| 2 | Номинальная мощность | 100-30000 квар |
| 3 | Частота | 50/60 Гц |
| 4 | Схема соединения конденсаторов | одинарная звезда или двойная звезда |
| 5 | Способ коммутации | автоматический, ручной на выбор |
| 6 | Коэффициент реактора | подходящий коэффициент реактора выбирается в зависимости от бросков тока и гармоник (1 процент, 4,5-6 процентов, 12 процентов) |
| 7 | Способ установки | шкафное исполнение для внутренней установки, рамное исполнение для наружной установки |
| 8 | Отклонение значения ёмкости | 0 - +5 процентов |
| 9 | Сигналы выборки | вторичное напряжение трансформатора напряжения (100 В); вторичный ток трансформатора тока (5 А) |
