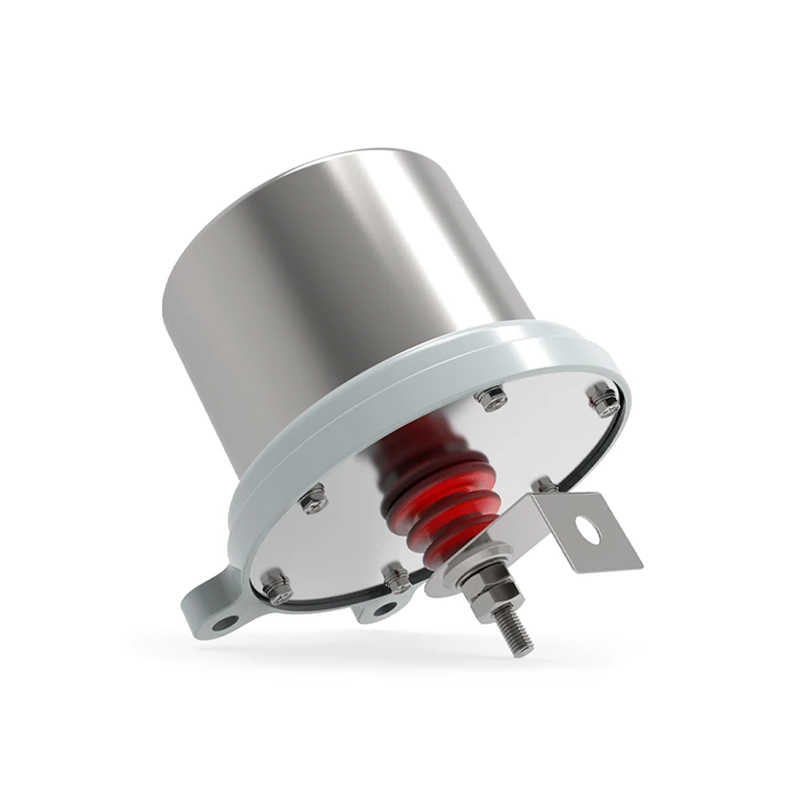

Мониторы оперативного контроля
Монитор ограничителя перенапряжения типа JCQ3 представляет собой устройство, включаемое последовательно под ограничителем перенапряжения и предназначенное для контроля тока утечки и числа срабатываний ограничителя перенапряжения.
Описание
маркер
Общее описание
Мониторы
Монитор ограничителя перенапряжения типа JCQ3 представляет собой устройство, включаемое последовательно под ограничителем перенапряжения и предназначенное для контроля тока утечки и числа срабатываний ограничителя перенапряжения. Применяется для ограничителей перенапряжения классов напряжения от 35 до 750 кВ. Пояснение к обозначению модели монитора приведено ниже, его электрические рабочие параметры приведены в таблице:
Технические параметры мониторов
| USYS Номинальное напряжение системы, кВ | Модель | In Номинальный ток 8/20, кА (пик.) | Id Нижний пороговый ток счётчика 8/20, А (пик.) | I2мс Прямоугольный импульс тока 2 мс, А (пик.) | Выдерживаемый большой ток 4/10, кА (пик.) | Ures Остающееся напряжение при номинальном токе ≤ кВ (пик.) | Диапазон измерения тока, мА (действ.) | Масса, кг |
| 6~220 | JCQ3A-10/600 | 10 | 50 | 800 | 100 | 1,5 | 0~2 | 3 |
| 330 | JCQ3A-10/1500 | 1500 | 0~5 | |||||
| 500 | JCQ3A-20/2000 | 20 | 2000 | |||||
| 750 | JCQ3C-20/2500 | 2500 | 0~6 (широкоугольная шкала) | 3,5 |

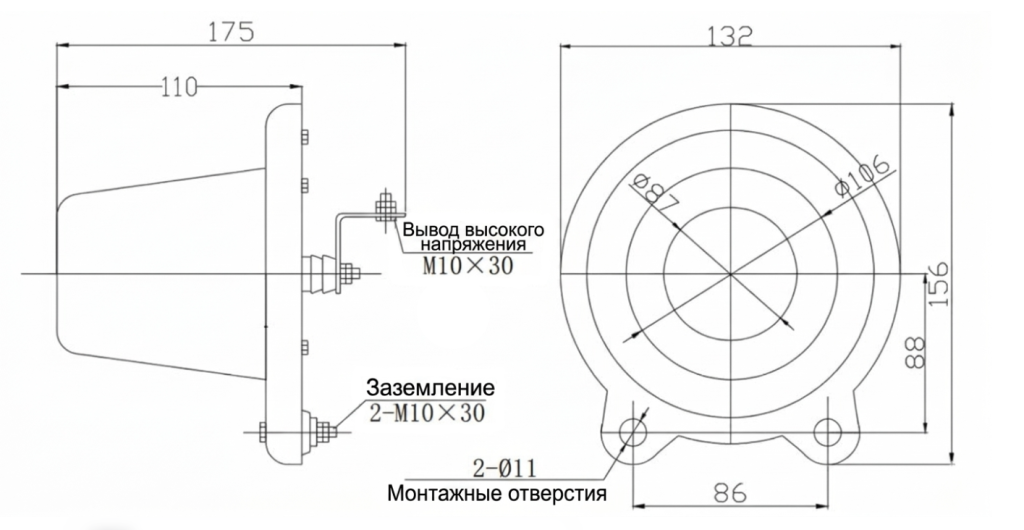

Габаритный чертёж монитора ограничителя перенапряжения на напряжение от 6 до 220 кВ
