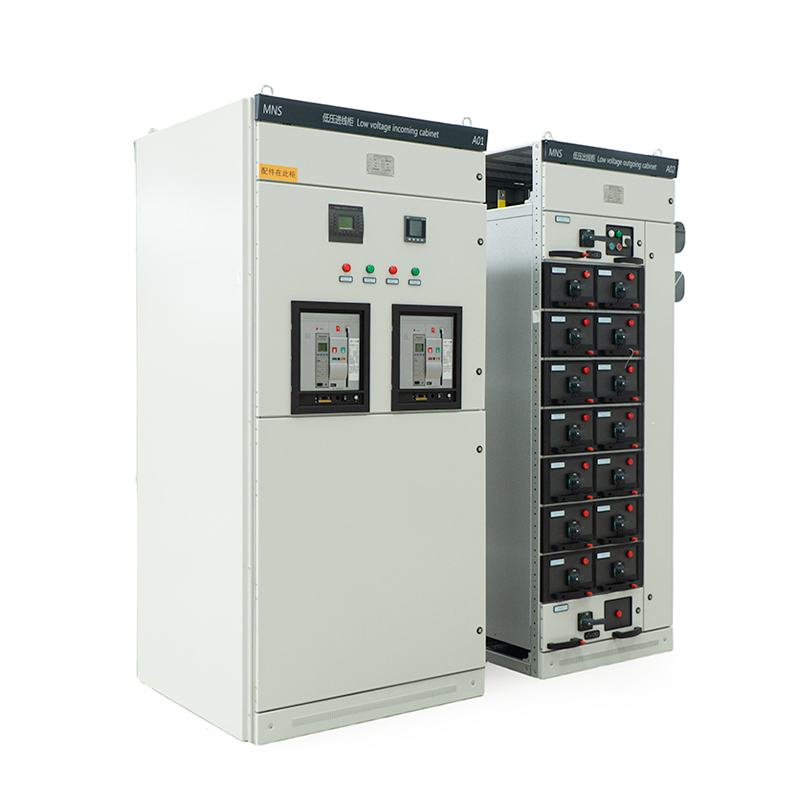

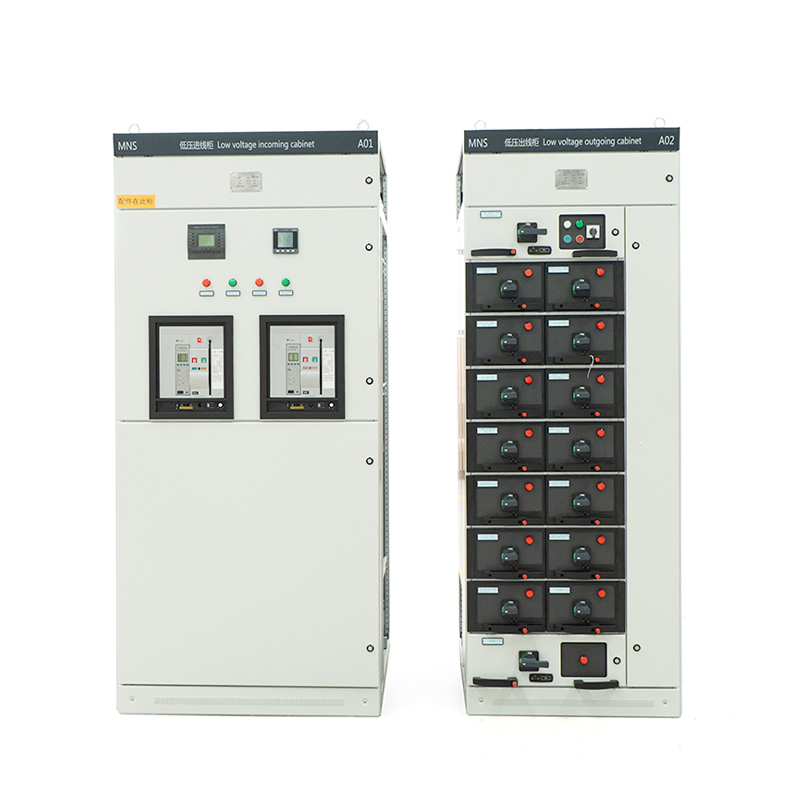

Низковольтные выдвижные распределительные устройства MNS
Низковольтные выдвижные распределительные устройства типа MNS предназначены для применения в трёхфазных четырёхпроводных и трёхфазных пятипроводных электроэнергетических системах переменного тока частотой 50, 60 Гц, с номинальным напряжением от 380 до 660 В и номинальным током ниже 4000 А, для приёма и распределения электрической энергии.
Описание
маркер
Общие сведения
Низковольтные выдвижные распределительные устройства типа MNS предназначены для применения в трёхфазных четырёхпроводных и трёхфазных пятипроводных электроэнергетических системах переменного тока частотой 50, 60 Гц, с номинальным напряжением от 380 до 660 В и номинальным током ниже 4000 А, для приёма и распределения электрической энергии. Изделие широко применяется в центрах силового распределения и центрах управления электродвигателями электростанций, подстанций, промышленных и горнодобывающих предприятий, а также высотных зданий.
Технические параметры
| № | Параметр | Единица | Данные |
| 1 | Номинальное рабочее напряжение (Ue) | В | 400/660 |
| 2 | Номинальное напряжение изоляции (Ui) | В | 660/1000 |
| 3 | Номинальная частота | Гц | 50(60) |
| 4 | Номинальный ток | А | ≤5000 |
| 5 | Номинальный ток термической стойкости (Icw) | кА | 50, 65, 80 (действующее значение, 1 с) |
| 6 | Номинальный ток электродинамической стойкости (Ipk) | кА | 105, 140, 176 (максимальное значение, 0,1 с) |
| 7 | Номинальный наибольший рабочий ток | А | ≤1000 |
| 8 | Номинальный ток термической стойкости | кА | 50 |
| 9 | Номинальный ток электродинамической стойкости | кА | 105 |
