Разъединители GW5

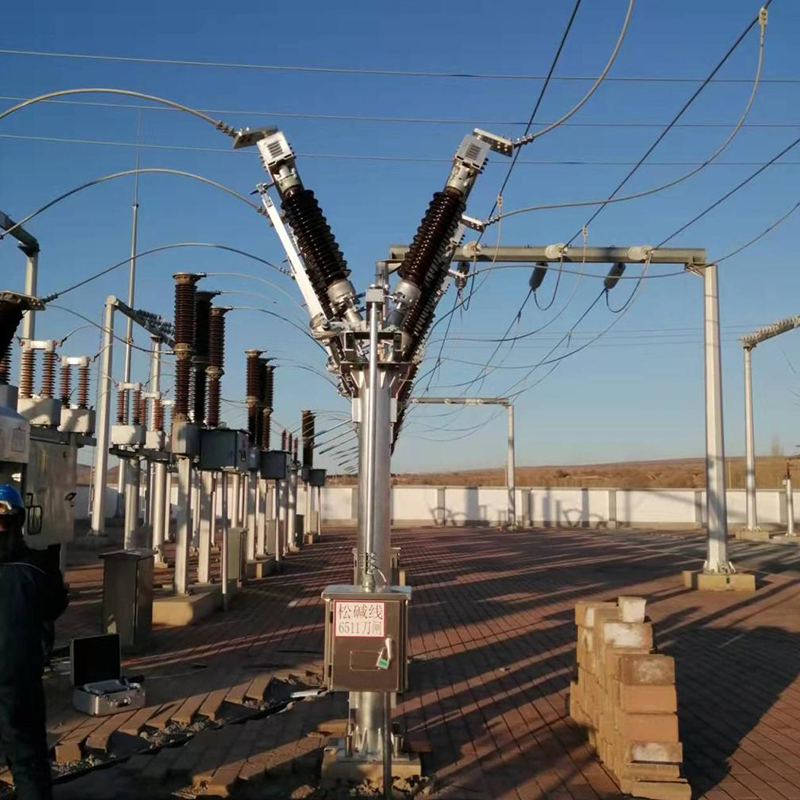

Разъединитель типа GW5 представляет собой двухколонковый разъединитель V-образной конструкции с поворотом колонок, с одним разрывом. Каждая фаза имеет два изоляционных столба, на верхней части изоляционных столбов установлены токоведущие стержни.
Описание
маркер
Общие сведения
Разъединитель типа GW5 представляет собой двухколонковый разъединитель V-образной конструкции с поворотом колонок, с одним разрывом. Каждая фаза имеет два изоляционных столба, на верхней части изоляционных столбов установлены токоведущие стержни.
Привод приводит во вращение изоляционные столбы, которые поворачивают токоведущие стержни, выполняя операции отключения и включения. Механическое блокировочное устройство обеспечивает правильную последовательность операций между заземляющим разъединителем и основным разъединителем.
Основные характеристики
1.Высокая антикоррозионная стойкость. Все открытые стальные детали подвергнуты горячему цинкованию поверхности, в передаточных частях применены соединительные элементы из нержавеющей стали: оси, композитные втулки, двухрычажные шарниры, шариковые подшипники, соединения прижимного типа, что обеспечивает точную и надёжную передачу, коррозионную стойкость и удовлетворяет требованиям длительной надёжной эксплуатации.
2.Хорошая электрическая проводимость. Контакт между выводным узлом и токоведущим стержнем выполнен по схеме гибкого соединения с неподвижным контактом, проводимость надёжная; контактные пластины выполнены с применением нержавеющих пружин наружного давления, что эффективно исключает протекание тока через пружины, а также обеспечивает защиту от коррозии и стабильное значение усилия.
3.Токоведущие стержни выполнены из алюминиевого сплава, обладают малым весом, большой площадью теплоотвода, высокой прочностью и хорошей антикоррозионной стойкостью. При длительной эксплуатации безопасны и надёжны, не требуют технического обслуживания.
4.Контакты изготовлены гибкой медных пластин и соединены с токоведущими стержнями сборкой, что удобно для технического обслуживания и замены; в процессе включения и отключения пластинчатые контакты имеют короткий путь трения с контактными пластинами, оперативное усилие малое.
5.Заземляющие ножи могут быть установлены по требованию заказчика с любой из двух сторон рамы.
Технические параметры
| Наименование параметра | Единица | GW5-40.5 | GW5-72.5 | GW5-126 |
| Номинальное напряжение | кВ | 40,5 | 72,5 | 126 |
| Номинальная частота | Гц | 50 | 50 | 50 |
| Номинальный ток | А | 1250~4000 | 1250~4000 | 1250~4000 |
| Номинальный ток термической стойкости и длительность | кА/с | 31,5/3~50/3 | 31,5/3~50/3 | 31,5/3~50/3 |
| Номинальный ток электродинамической стойкости | кА | 80~125 | 80~125 | 80~125 |
