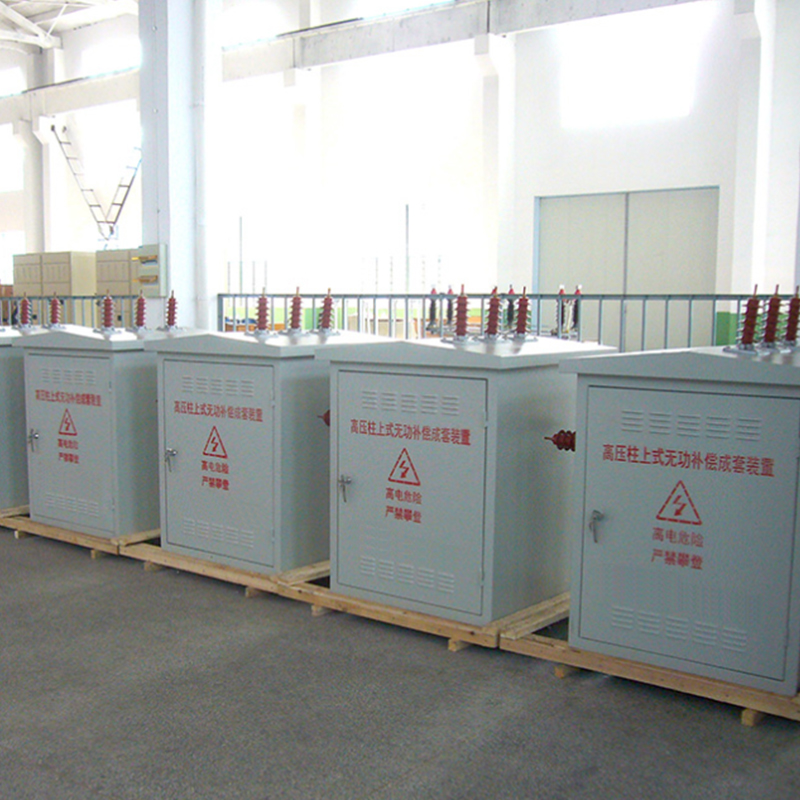

Устройства компенсации реактивной мощности, устанавливаемые на опорах
Устройства компенсации реактивной мощности, устанавливаемые на опорах, главным образом предназначены для распределённой компенсации реактивной мощности на наружных линиях 6-10 кВ, устанавливаются на опорах вне помещений и используются для регулирования напряжения, снижения потерь в линиях и повышения передаваемой мощности.
Описание
маркер
Общие сведения
Устройства компенсации реактивной мощности, устанавливаемые на опорах, главным образом предназначены для распределённой компенсации реактивной мощности на наружных линиях 6-10 кВ, устанавливаются на опорах вне помещений и используются для регулирования напряжения, снижения потерь в линиях и повышения передаваемой мощности.
Особенности продукции
1.Конденсаторы и комплектующее оборудование — выключатели, ограничители перенапряжения, трансформаторы тока и напряжения, контроллеры и другое оборудование — смонтированы на опоре линии 6-10 кВ, мощность одной группы составляет 100-1000 квар.
2.Коммутация может осуществляться механическими переключателями или автоматически по напряжению, реактивной мощности, времени или другим параметрам.
3.Все конденсаторы имеют встроенные плавкие предохранители и разрядные резисторы, после отключения питания автоматически разряжаются, что обеспечивает безопасность эксплуатации.
4.В устройстве компенсации реактивной мощности, устанавливаемом на опоре, предохранитель откидного типа выполняет функцию защиты от короткого замыкания и одновременно служит разъединителем, верхний конец подключён к высоковольтной линии, нижний конец соединён с ограничителем перенапряжения и корпусом выключателя. Ограничитель перенапряжения служит для поглощения коммутационных перенапряжений.
5.В верхней части корпуса выключателя расположен проходной изолятор ввода, внутри корпуса находятся трансформатор напряжения питания (служащий источником питания управления контактором и источником сигнала выборки напряжения), трансформатор тока, вакуумный контактор, встроенные конденсаторы, контроллер и устройство релейной защиты, клеммные ряды расположены в шкафу управления. При наружном расположении конденсаторов на боковой стороне корпуса выключателя расположен проходной изолятор вывода. В верхней части корпуса находится влагозащитная крышка с подъёмными кольцами. Корпус выключателя устанавливается на платформе из швеллерной стали между двумя опорами, высота установки более 3 метров. Шкаф управления устанавливается на опоре на высоте 1,5 метра от земли, что удобно для управления. Корпус выключателя и шкаф управления соединяются контрольным кабелем.
